GN 876 Kääntyvät puristimet Alumiini, pneumaattiset, ruuvauskierteellä

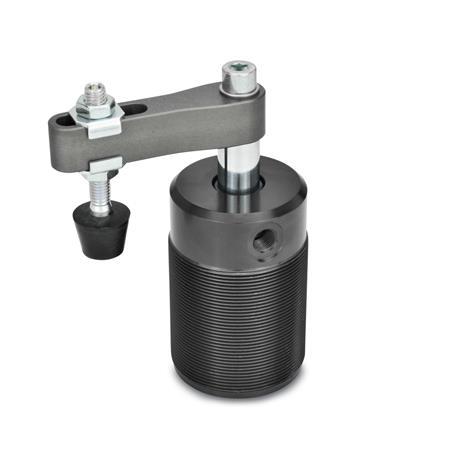

Kääntyvät puristimet GN 876: Alumiini, pneumaattiset, ruuvauskierteellä
Tyyppi: AC - Kiinnitysvarsi pitkittäisreiällä, kahdella laipallisella aluslevyllä ja GN 708.1 -karakokoonpanolla.
Pneumaattisten lukitsimien luettelo ISO Fundamental Tolerances

Tuotteen kuvaus

Kääntyviä puristimia GN 876 käytetään silloin, kun työkappaleen sisäänviemiseen ja poistamiseen tarkoitettuun kiinnityspisteeseen tulee päästä vapaasti käsiksi yläpuolelta.

Muotoilun ansiosta asennus on erityisen tilaa säästävä. Kääntyvän puristimen korkeutta voi säätää ruuvauskierteellä.

Kiinnitystoimenpiteen aikana vartta käännetään ensin 90º ja lasketaan alas, ja sitä seuraa lineaarinen kiristysliike. Työkappaleen kiinnittäminen täytyy tehdä kiinnitysiskun puitteissa.

Kiinnitysvarren suuntauskulman voi säätää tarpeen mukaan, kun sitä asennetaan kääntyvälle puristimelle. Ruuvia kiristettäessä männän varteen ei saa kohdistaa minkäänlaista vääntöä. Siksi kiinnitysvarren vääntyminen tulee estää.

Tekninen eritelmä

Kääntyvät puristime
Alumiini

  • kova anodisoitu
  • kulumista kestävä pinta
  • Kaksoistoimintainen ilmasylinteri
    Enimmäispaine 6 baaria

Kuusiokoloruuvi ISO 4762
Teräs
Sinkitty, sinipassivoitu

Aluslevy ISO 7092
Teräs
Sinkitty, sinipassivoitu

Laipalliset aluslevyt GN 898 tyypille A / AC
Teräs
Sinkitty, sinipassivoitu

Karakokoonpano GN 708.1 tyypille AC

  • Teräs, sinkitty, sinipassivoitu
  • Painintyyny
    Kloropreenikumia (CR)
    • Kovuus 85 shore A ≈
    • vulkanoitu
    • musta
    • Tyyppi A (tasainen painealue)

RoHS

Lisävaruste

GN 875.2 Kiinnitysvarret (with Slotted Hole)
GN 875.3 Kiinnitysvarret (kierrereiällä)
GN 875.4 Sovitinlaipat
GN 876.1 Kierrelaipat
DIN 70852 Akselimutterit

GN 876 Kääntyvät puristimet, Alumiini, pneumaattiset, ruuvauskierteellä luonnos
Piilota tekninen piirros
GN 876 Kääntyvät puristimet, Alumiini, pneumaattiset, ruuvauskierteellä luonnos

Tuotevaihtoehdot / Taulukko

Tunnistenro.

Lkääntö vasemmalle
Rkääntö oikealle

Tyyppi

AKiinnitysvarsi pitkittäisreiällä ja kahdella laipallisella aluslevyllä
ACKiinnitysvarsi pitkittäisreiällä, kahdella laipallisella aluslevyllä ja GN 708.1 -karakokoonpanolla.
BKiinnitysvarsi kierrereiällä
FSovitinlaippa
Nilman kiinnitysvartta
Näytä / piilota sarakkeet
Koko
(Mäntä-Ø)		d1FS
Kiinnitysvoima
6 baarissa ≈
N 		ab1b2b3d2d3
Syöttö-
aukko		d4d5d6h1h2
kiinnitetty		h3 ≈
kiinnittämätön
Tyyppi A, AC

Tyyppi B

Tyyppi F
25141702011,31825M 40 x 1,5M 5M 6M 6M 87074128122127
32162702514,52030M 50 x 1,5G 1/8M 8M 8M 87983141135142
40164502514,52030M 55 x 1,5G 1/8M 8M 8M 88387144141145
50207003017,52532M 65 x 1,5G 1/8M 10M 8M 108792156156151
632011003017,52532M 80 x 1,5G 1/8M 10M 8M 109297162162157
Näytä / piilota sarakkeet
Koko
(Mäntä-Ø)		d1kl1l2l3l4m1m2m3t ≈w1
Lukitus
isku
Isku		w2 maks.
kiristysmomentti
kiinnitysvarrella
Nm
25148,94331655505038141428189
321612,754312686560451614302118
401614,358312686570451614292118
502017,861312778580481614291935
632020,364313778590481615301935

Koonti ja hinta
Koko
d1
Tunnistenro.


Tyyppi





Koko
d1
Tunnistenro.


Tyyppi





Valittu osa (Tilausohjeet)

Yhteensä (netto)
328,87 €
plus ALV 62,49 €
brutto 391,36 €
Paino: 0,303 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
84679200
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
