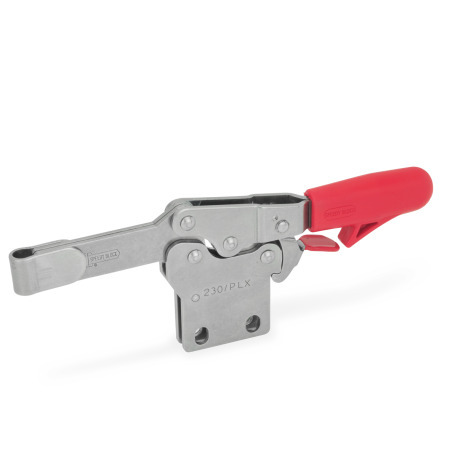

Tyyppi: PL - Kiinteä kiinnitysvarsi, hitsattavalla salvalla
Tuoteperhe Ruostumaton teräs laatuluokka 2
Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.
Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:
Ruostumaton teräs laatuluokka 1
Ruostumaton teräs laatuluokka 2
Ruostumaton teräs laatuluokka 4Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista
Tuotteen kuvaus
GN 820.4 -lukitsimissa on turvatoiminto, jossa sulkemisen aikana jousikuormitettu turvakoukku takaa turvallisen lukitsemiskytkennän. Se ehkäisee lukitsimen huomaamattoman avautumisen tärinän johdosta tai lukitsimen tahattoman löysäämisen / avaamisen johdosta. Lukitsimen avaamiseksi ja vapauttamiseksi vedä sormisalvasta ylöspäin turvakoukkumekanismin vapauttamiseksi (toimii yhdellä kädellä).
Lukitsimet toimivat vipukytkimen toimintaperiaatteella, vipu ja kiinnitysvarsi liikkuvat vastakkaisiin suuntiin. Kiinnitystoimenpide vaatii vähemmän tilaa.
Haarukkavartisiin lukitsimiin kahdella laipallisella aluslevyllä (tyyppi NL) voidaan sijoittaa sovelluskohtainen lukitusruuvi. Neopreenikumikärjellä varustettu lukitusruuvi sisältyy myös tyyppiin NLC.
Tyypin PL version lukitsimia voi käyttää joko hitsaamalla salpa, johon sen jälkeen voidaan sijoittaa sovelluskohtainen kiinnityskomponentti.
Tekninen eritelmä
Kiristysmekanismi
Ruostumaton teräs 1.4301NI
Liikkuvat osat on voideltu erityisrasvalla
Kahva
Muovi
Punainen, öljynkestävä
Salpa tyypille PL
Ruostumaton teräs AISI 304
Laipalliset aluslevyt GN 898 tyypille NL / NLC
Ruostumaton teräs AISI 304
Lukitusruuvit GN 708.1 tyypille NLC
- Ruostumaton teräs AISI 304
- Painintyyny
Kumi, neopreeni (CR)- Kovuus 85 shore A ≈
- vulkanoitu
- musta
- Tyyppi A (tasainen painealue)
RoHS
Lisävaruste
GN 801.4 Anturipidikkeet
GN 801 Pidikkeet lukitusruuveille (for Type NL)
GN 801.1 Kiinnitysvarsien pidennysosat (for Type NL)
GN 801.2 Kiinnitysvarsien pidennysosat (for Type NL)
GN 809.1 Kiinnitysvarsien pidennysosat (for Type PL)
GN 807 Lukitusruuvit (Ruostumaton teräs)
GN 708.1 Lukitusruuvit (Ruostumaton teräs)
GN 903 Lukitusruuvit (Ruostumaton teräs)
