Type: PL - Bras de serrage solide, avec fermoir pour soudage
Famille de produits Inox, classe de qualité 2
La gamme de produits Ganter comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.
Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Ganter sont classées en plusieurs catégories:
Inox, classe de qualité 1
Inox, classe de qualité 2
Inox, classe de qualité 4Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable
Afficher tous les produits en acier inoxydable
Description du produit

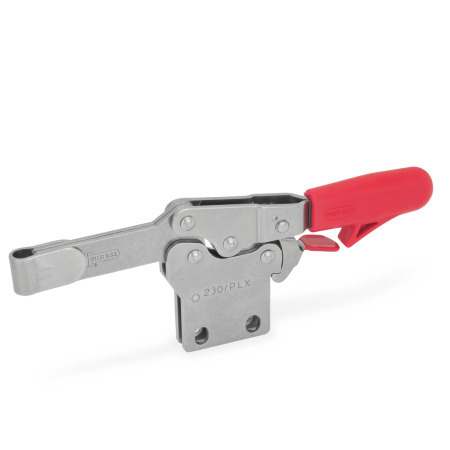

Les sauterelles GN 820.4 ont une fonction de sécurité permettant, lors de la fermeture, d'assurer un verrouillage sûr grâce à un crochet de sécurité à ressort. Empêche l'ouverture involontaire de la sauterelle à la suite de vibrations ou d'une tentative accidentelle de desserrage/d'ouverture de la sauterelle. Pour ouvrir et libérer la sauterelle, tirez la poignée vers le haut pour dégager le mécanisme du crochet de sécurité (opération à une main).
Elles fonctionnent selon le principe de la bascule : la manette et la barre de serrage se déplacent dans le sens opposé. Elles nécessitent moins d'espace pour l'action de serrage.
Dans la version à barre en U avec deux rondelles à brides (type NL), les sauterelles peuvent recevoir une vis de serrage spécifique à l'application. Une vis de serrage avec pointe en caoutchouc néoprène est également incluse pour le type NLC.
Les sauterelles de type PL peuvent être utilisées soit en soudant le fermoir qui peut ensuite recevoir un composant de fixation spécifique à l'application.
Spécifications
Mécanisme de tension
Inox 1.4301NI
Pièces mobiles lubrifiées avec une graisse spéciale
Poignée
Plastique
Rouge, résistant aux huiles
Fermoir pour type PL
Inox AISI 304
Rondelles à collerette GN 898 pour typeNL/NLC
Inox AISI 304
Vis de serrage GN 708.1 pour typ NLC
- Inox AISI 304
- Tampon de pression
Caoutchouc, néoprène (CR)- Dureté 85 Shore A ≈
- vulcanisé
- noir
- Type A (zone de pression plane)
RoHS
Accessoire
GN 801.4 Équerres de montage
GN 801 Supports pour vis de serrage (for Type NL)
GN 801.1 Rallonges de bras de serrage (for Type NL)
GN 801.2 Rallonges de bras de serrage (for Type NL)
GN 809.1 Rallonges de bras de serrage (for Type PL)
GN 807 Vis de serrage (Inox)
GN 708.1 Vis de serrage (Inox)
GN 903 Vis de serrage (Inox)
