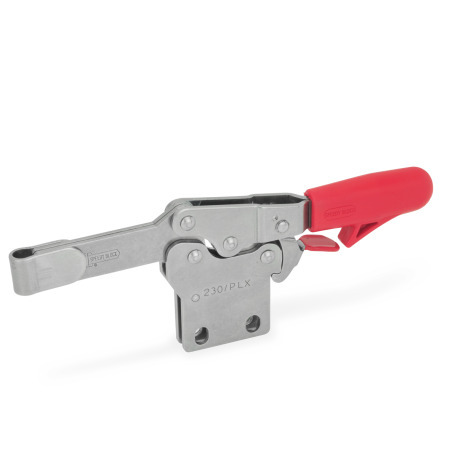

Tipo: PL - Brazo de sujeción macizo, con abrazadera para soldar
Familia de productos Clase de calidad 2 del acero Inoxidable
La gama de productos Ganter incluye un gran número de piezas estándar hechas de aceros inoxidables de alta calidad resistentes a la corrosión. Gracias a sus excelentes propiedades, estos materiales se utilizan en una amplia variedad de sectores industriales. Su resistencia a la corrosión y a la oxidación, en particular, contribuyen a la estabilidad del valor y longevidad de las máquinas y equipos.
Para una diferenciación más sencilla, los aceros inoxidables utilizados por Ganter se dividen en clases de calidad del acero inoxidable:
Clase de calidad 1 del acero Inoxidable
Clase de calidad 2 del acero Inoxidable
Clase de calidad 4 del acero InoxidableMostrar información detallada sobre las clases de calidad del acero inoxidable
Mostrar todos los artículos de la categoría Acero inoxidable
Descripción del producto
Los cepos de palanca GN 820.4 tienen una función de seguridad por la cual, al cerrar, un gancho de seguridad accionado por un muelle garantiza una conexión de bloqueo segura. Evita que el cepo se desbloquee de forma inadvertida debido a vibraciones o a alguna acción involuntaria de aflojar o abrir el cepo. Para abrir y desbloquear el cepo, accione el tirador para desacoplar el gancho de seguridad (operación con una sola mano).
Funcionan de acuerdo con el principio de la palanca acodada, moviéndose la palanca y el brazo de sujeción en dirección contraria. Necesitan menos espacio para la acción de apriete.
Con los cepos de palanca con brazo de sujeción en horquilla y dos arandelas embridadas (tipo NL) se puede utilizar un tornillo de apriete específico para la aplicación. También se incluye un tornillo de apriete con punta de caucho de neopreno para el tipo NLC.
Los cepos de palanca del tipo PL se pueden utilizar soldando la abrazadera suministrada, de modo que se pueda utilizar un componente de fijación específico de la aplicación.
Especificación
Mecanismo de tensado
Acero inoxidable 1.4301NI
Todas las piezas móviles están lubricadas con grasa especial
Empuñadura
Plástico
rojo, resistente a aceites
Abrazadera para tipo PL
Acero inoxidable AISI 304
Arandelas embridadas GN 898 para tipo NL / NLC
Acero inoxidable AISI 304
Tornillos de apriete GN 708.1 para tipo NLC
- Acero inoxidable AISI 304
- Pieza de apriete
Caucho de cloropreno (CR)- Dureza 85 Shore A ≈
- vulcanizado
- negro
- Tipo A (tope de presión plano)
RoHS
Accesorio
GN 801.4 Soportes para sensores
GN 801 Soportes para tornillos de apriete (for Type NL)
GN 801.1 Extensores de brazo de sujeción (for Type NL)
GN 801.2 Extensores de brazo de sujeción (for Type NL)
GN 809.1 Extensores de brazo de sujeción (for Type PL)
GN 807 Tornillos de apriete (Acero inoxidable)
GN 708.1 Tornillos de apriete (Acero inoxidable)
GN 903 Tornillos de apriete (Acero inoxidable)
