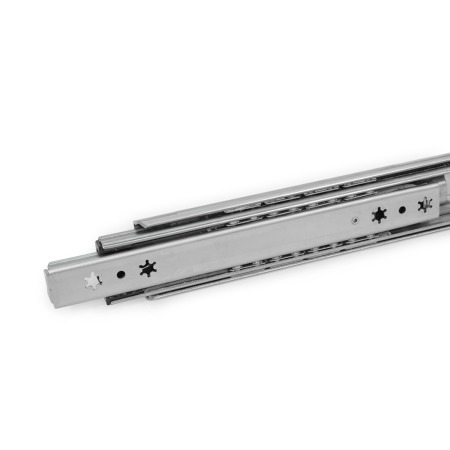

GN 1460 Guías telescópicas Acero inoxidable, con extensión total, capacidad de carga de hasta 1000 N

Para que las mencionadas fuerzas de carga F_S puedan ser absorbidas de manera fiable en la estructura circundante, deben utilizarse todos los orificios avellanados disponibles de las guías exterior e interior. Si no se utilizan tornillos de fijación, la capacidad de carga especificada se reduce en consonancia. Se pueden utilizar los siguientes tornillos para el montaje:

Nomenclatura - estándar
Tornillo avellanado con hexágono interior DIN 7991
Tornillo avellanado, Phillips DIN 965
Tornillo avellanado, Phillips DIN 7997

Guía exterior
M 5
M 5
Tamaño 5

Guía interior
M 5
M 5
Tamaño 5

Los topes de caucho del tipo F amortiguan el impacto de la guía en la posición final correspondiente. Esta característica reduce al mínimo la generación de ruido y aumenta la vida útil. Colocados en las guías, de manera parcialmente oculta y parcialmente visible, los topes cumplen los diversos requisitos en cuanto a forma, material y dureza.

El tope de caucho también adopta una función de bloqueo en la posición de tope posterior. Esta función se manifiesta por una ligera resistencia al abrir y cerrar la guía.

Si se producen cargas estáticas o dinámicas mayores en la dirección de extensión, estas deberían absorberse por medio de elementos de tope externos.

El tipo F tiene además una función de separación mediante la cual las guías de extensión pueden desmontarse totalmente una de otra en la zona de las guías intermedia e interior Esta función no sólo facilita el montaje, sino que también permite que la extensión se retire rápidamente, por ejemplo, cuando se realice trabajo de mantenimiento frecuente en los componentes que se ubican atrás.

La guía telescópica puede separarse rápida y fácilmente en la posición de extracción activando la palanca de liberación, permitiendo así retirar la guía interior tirando hacia delante.

Para volver a fijar las guías, las jaulas de bolas necesitan moverse a la posición final delantera. A continuación, la guía interior se inserta hasta el tope del extremo posterior, donde se bloquea de manera automática en su sitio.

La posición protegida del mecanismo de liberación evita que la guía se separe accidentalmente.
