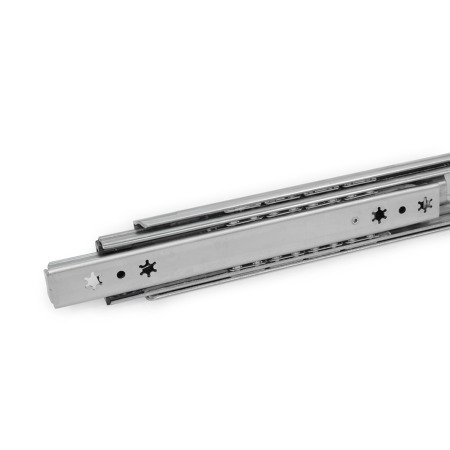

GN 1460 Glissières télescopiques Inox, avec coulisse à sortie totale, capacité de charge jusqu'à 1000 N

Pour une absorption efficace de ces forces de charge F_S par la structure environnante, il faut impérativement utiliser tous les trous fraisés présents sur la glissière extérieure et intérieure. Le fait de ne pas utiliser de vis de fixation réduit d'autant la capacité de charge spécifiée. Les vis suivantes sont utilisables pour le montage :

Désignation - standard
Vis à tête fraisée pour douille hexagonale DIN 7991
Vis à tête fraisée, Phillips DIN 965
Vis à tête fraisée, Phillips DIN 7997

Glissière extérieure
M 5
M 5
Taille 5

Glissière intérieure
M 5
M 5
Taille 5

Les butées en caoutchouc de type F amortissent l'impact de la glissière aux positions finales. Cette fonction minimise le bruit et augmente la durée de vie. Fixées aux glissières de manière partiellement visible/invisible, les butées sont conformes à toute les exigences en termes de forme, de matériau et de dureté.

La butée en caoutchouc assure également une fonction de blocage en position de butée arrière. Cette caractéristique se manifeste par une légère résistance à l'ouverture et à la fermeture de la glissière.

Si des charges statiques ou dynamiques plus importantes sont appliquées dans le sens de l'extension, elles doivent être absorbées par des éléments d'arrêt externes.

Le type F dispose de plus d'un système permettant de dissocier complètement les rallonges dans la zone centrale et intérieure des glissières. Cette fonctionnalité ne facilite pas seulement le montage. Ce système permet également de retirer rapidement la rallonge, par exemple, pour les routines de maintenance des composants implantés derrière.

En position étendue, la glissière télescopique peut être rapidement et facilement séparée à l'aide du levier de déblocage, ce qui permet de retirer la glissière intérieure par l'avant.

Il faut avancer les cages à billes pour pouvoir réinsérer les glissières. Il suffit d'insérer la glissière intérieure jusqu'à la butée arrière où elle s'enclenche automatiquement.

La protection du mécanisme de déverrouillage empêche la séparation accidentelle de la glissière.
