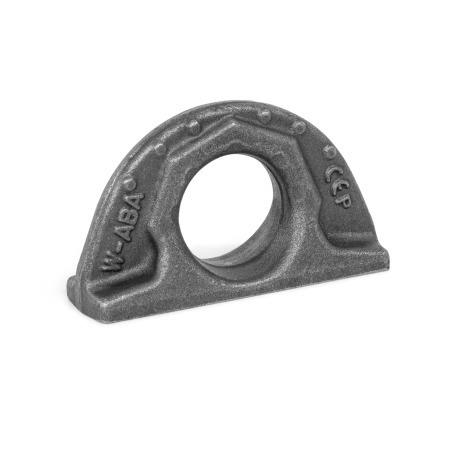

Los puntos de izado GN 589 se distinguen por sus pequeñas dimensiones. Proporcionan una gran resistencia dinámica y estática, pueden cargarse desde cualquier dirección y cumplen todas las normas de seguridad (factor de seguridad 4) en todas ellas.
La capacidad de carga nominal indicada en la tabla está marcada con claridad en el punto de izado. Corresponde a la aplicación de carga más desfavorable de los tipos de carga listados.
Los puntos de izado GN 589 cumplen con la Directiva de máquinas 2006/42/CE.
Acero Material alemán n.º 1.6541
RoHS
| b | d | h1 | h2 | k1 | k2 | Carga nominal en t (WLL) | máx. fuerza de amarre permitida en daN (LC) |
|---|---|---|---|---|---|---|---|
| 100 | 35 | 41,5 | 57 | 16 | 30 | 1.6 | 3200 |
| 137 | 50 | 59 | 80 | 23 | 41 | 3.2 | 6400 |
| 172 | 60 | 71,5 | 99 | 27 | 51 | 5 | 10000 |
| 228 | 80 | 95 | 130 | 38 | 70 | 10 | 20000 |
|
Método de |
|
|
|
|
|
|
|
|
|||
|
Cantidad |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
3 y 4 |
3 y 4 |
3 y 4 |
|
|
Ángulo de |
0° |
90° |
0° |
90° |
0° a 45° |
45° a 60° |
asim. |
0° |
45° a 60° |
asim. |
|
|
Factor |
1 |
1 |
2 |
2 |
1,4 |
1 |
1 |
2,1 |
1,5 |
1 |
|
|
100 |
1,6 t |
1,6 t |
3,2 t |
3,2 t |
2,2 t |
1,6 t |
1,6 t |
3,4 t |
2,4 t |
1,6 t |
|
|
Los siguientes datos especifican la carga máxima en toneladas métricas. |
|||||||||||||||||||||||||||||||||||
|
Compruebe cuidadosamente las marcas de desgaste por abrasión del punto de elevación. |
||||||||||||||||||||||||||||||||||
|
Uso permitido |
Uso no permitido |
||||||||||||||||||||||||||||||||||
|
Mostrar / ocultar columnas
|
||||||||||||||||||||||||||||||||||
|
La soldadura debe realizarse mediante una soldadora aprobada de conformidad con EN 287-1. |
|||||||||||||||||||||||||||||||||||
|
Las instrucciones de funcionamiento contienen más pautas y se incluyen con cada punto de elevación. |
|||||||||||||||||||||||||||||||||||
