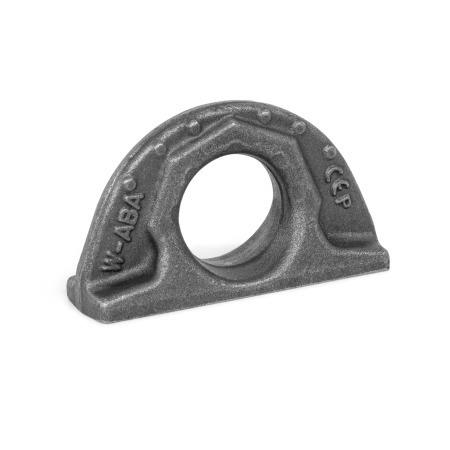

Les points de levage GN 589 se distinguent par leurs très faibles dimensions. Ils offrent une résistance dynamique et statique élevée et peuvent être chargés dans n'importe quel sens avec une sécurité approuvée (facteur de sécurité 4).
La capacité de charge nominale indiquée dans le tableau ci-dessus est clairement indiquée sur le point de levage. Elle s'applique au type de charge le plus défavorable parmi les types de charge énumérés ci-contre.
Les ponts de levage GN 589 sont conformes à la directive 2006/42/EG sur la construction mécanique.
Acier Matériau allemand n° 1.6541
RoHS
| b | d | h1 | h2 | k1 | k2 | Charge nominale en t (WLL) | force d'arrimage max. autorisée en daN (LC) |
|---|---|---|---|---|---|---|---|
| 100 | 35 | 41,5 | 57 | 16 | 30 | 1.6 | 3200 |
| 137 | 50 | 59 | 80 | 23 | 41 | 3.2 | 6400 |
| 172 | 60 | 71,5 | 99 | 27 | 51 | 5 | 10000 |
| 228 | 80 | 95 | 130 | 38 | 70 | 10 | 20000 |
|
Méthode de |
|
|
|
|
|
|
|
|
|||
|
Nombre |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
3 et 4 |
3 et 4 |
3 et 4 |
|
|
Angle |
0° |
90° |
0° |
90° |
0° à 45° |
45 à 60° |
asymm. |
0° |
45 à 60° |
asymm. |
|
|
Facteur |
1 |
1 |
2 |
2 |
1,4 |
1 |
1 |
2,1 |
1,5 |
1 |
|
|
100 |
1,6 t |
1,6 t |
3,2 t |
3,2 t |
2,2 t |
1,6 t |
1,6 t |
3,4 t |
2,4 t |
1,6 t |
|
|
Les détails ci-dessus précisent la charge maximale en tonnes métriques. |
|||||||||||||||||||||||||||||||||||
|
Vérifiez soigneusement les marques d'usure pour détecter l'abrasion du point de levage. |
||||||||||||||||||||||||||||||||||
|
Utilisation autorisée |
Utilisation non autorisée |
||||||||||||||||||||||||||||||||||
|
Afficher/Masquer colonnes
|
||||||||||||||||||||||||||||||||||
|
Le soudage doit être effectué par un soudeur agréé conformément à la norme EN 287-1. |
|||||||||||||||||||||||||||||||||||
|
La notice d'utilisation contient des directives supplémentaires et est incluse avec chaque point de levage. |
|||||||||||||||||||||||||||||||||||
