GN 115 Cierres Accionamiento con elementos de mando, no bloqueables

Foto

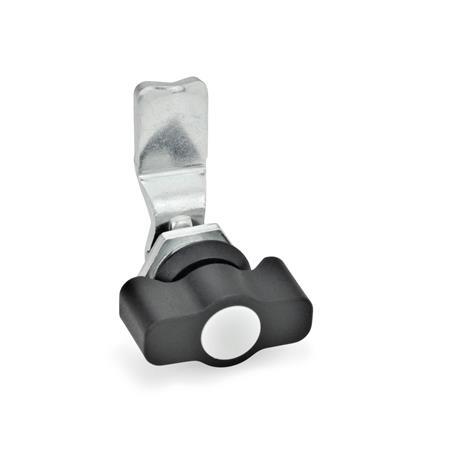

GN 115 Cierres, con elementos de mando, anillo de apoyo negro Tipo: SG - Accionamiento con pomo en estrella
Acabado anillo de apoyo: SW - negro, RAL 9005, acabado texturado
Tipo: SG - Accionamiento con pomo en estrella
Acabado anillo de apoyo: SW - negro, RAL 9005, acabado texturado
GN 115 Cierres, con elementos de mando, anillo de apoyo negro Tipo: SG - Accionamiento con pomo en estrella
Acabado anillo de apoyo: SW - negro, RAL 9005, acabado texturado GN 115 Cierres, con elementos de mando, anillo de apoyo negro Tipo: HG - Accionamiento con palanca
Acabado anillo de apoyo: SW - negro, RAL 9005, acabado texturado GN 115 Cierres, con elementos de mando, anillo de apoyo negro Tipo: KG - Accionamiento con pomo de mariposa
Acabado anillo de apoyo: SW - negro, RAL 9005, acabado texturado GN 115 Cierres, con elementos de mando, anillo de apoyo negro Tipo: LG - Accionamiento con empuñadura de estribo
Acabado anillo de apoyo: SW - negro, RAL 9005, acabado texturado GN 115 Cierres, con elementos de mando, anillo de apoyo negro Tipo: RG - Accionamiento con pomo moleteado GN 7336
Acabado anillo de apoyo: SW - negro, RAL 9005, acabado texturado GN 115 Cierres, con elementos de mando, anillo de apoyo negro Tipo: SK - Accionamiento con pomo de mariposa
Acabado anillo de apoyo: SW - negro, RAL 9005, acabado texturado GN 115 Cierres, con elementos de mando, anillo de apoyo negro Tipo: ST - Accionamiento con manilla en T
Acabado anillo de apoyo: SW - negro, RAL 9005, acabado texturado

Descripción del producto

Información

Los cierres GN 115 se bloquean haciendo un giro limitado a 90°, que mueve el pestillo por detrás del marco de la puerta. Los biseles del pestillo facilitan el cierre de la puerta.

Los cierres con diferentes acodamientos del pestillo cubren una distancia de bloqueo A de 4 a 50 mm.

Los cierres GN 115 se suministran con el pestillo suelto

Especificación

Alojamiento de la cerradura
Zamac

Anillo de apoyo
con revestimiento de plástico
negro, RAL 9005, acabado texturadoSWSW

Resto de piezas
Acero zincado, pasivado azul

Elementos de mando
  • Plástico (poliamida PA)
    negro, mate
    (tipo SG, SK, ST, RG, KG, HG)
  • Zamac
    con revestimiento de plástico
    negro, RAL 9005, acabado texturado
    (tipo LG)

Tapa (tipo RG, KG, HG, LG)
  • gris claro

RoHS

Dibujo técnico

3D
Ocultar dibujo técnico
GN 115 Cierres, con elementos de mando, anillo de apoyo negro Esquema

Opciones del artículo / Tabla

Tipo

SGAccionamiento con pomo en estrella
SKAccionamiento con pomo de mariposa
STAccionamiento con manilla en T
RGAccionamiento con pomo moleteado GN 7336
KGAccionamiento con pomo de mariposa
HGAccionamiento con palanca
LGAccionamiento con empuñadura de estribo
Mostrar / ocultar columnas
Distancia de bloqueo Ad
Tipo
SG, RG, KG, HG

Tipo
SK, ST, LG
h
Tipo
SG, RG, KG, HG

Tipo
SK, ST, LG
48131620242832364045283246
610141822263034384250283246

Estructura y precio

Abrir el configurador 3D
Especificaciones









Tipo







Distancia de bloqueo A
Acabado anillo de apoyo
SW

Instrucciones de construcción y montaje

Esquema de montaje de GN 115

Durante el montaje, realice el diámetro del orificio en la puerta tal como se muestra en el dibujo que se muestra al lado.

Una vez montado, el cierre se presiona a través del diámetro del orificio desde la parte frontal. La tuerca hexagonal puede entonces presionarse sobre el cierre desde la parte posterior y atornillarla en su sitio.

El diámetro del orificio para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser cuando se trata de producción en serie.

Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los Punzones para chapa GN 123 son la herramienta adecuada.

También se puede realizar el diámetro del orificio de montaje taladrando/mecanizando como se muestra en el siguiente dibujo.

Esquema de orificios de GN 115

También se puede realizar el diámetro del orificio de montaje taladrando/mecanizando como se muestra en el siguiente dibujo.

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
6,59
más IVA 1,25 €
bruto 7,84 €
En stock
Incl. recargos del material: 0,05 €
Los recargos del material ya están incluidos en el precio.
Peso: 0,118 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono+49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas)).
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento
Con un valor total (neto) por pedido:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 50,00 €
Todos los precios de acuerdo con nuestra lista de precios n.º 53, válida el 1 de mayo de 2021, más IVA solo válidos para Alemania.

Datos CAD

Otros formatos de datos

Inicio de sesión rápido

Para obtener datos CAD, introduzca su dirección de correo electrónico. Nos complacería que estuviera completamente registrado.

Introduzca el código que puede encontrar en la imagen.

Tutorial de descarga de datos CAD Acerca las descargas de datos CAD
Guardar como favorito

Introduzca el código que puede encontrar en la imagen.

¿No ha encontrado el producto deseado?

Nuestro equipo de servicio está disponible de lunes a viernes, de 7:00 h a 17:30 h: +49 7723 6507 - 100

Ir a los elementos personalizados | Ir a las personas de contacto
