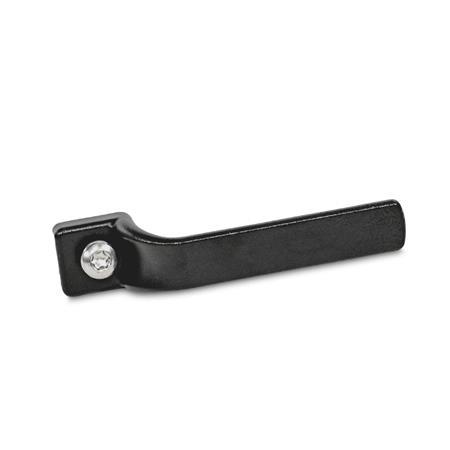

Las asas interiores para armarios GN 120.3 permiten abrir los cierres no bloqueables también desde la parte posterior. Esto es necesario, por ejemplo, para carcasas de máquinas o aberturas de mantenimiento.
El asa interior para armario se fija a la parte posterior del cierre mediante el tornillo y la arandela dentada incluidos. Para ello debe retirarse el tornillo que se encuentra en el cierre.
Todos los cierres compatibles se incluyen en la tabla. Para los cierres GN 115 y GN 115.7, la longitud de la carcasa es siempre de 18 mm.
ZamacZD
Revestido de plástico
Tornillo de cabeza plana y arandela dentada
Acero inoxidable AISI 304
RoHS
| l1 | l2 Longitud de corte | b1 | b2 | b3 | d | l3 | l4 | A/F | Adecuado para * |
|---|---|---|---|---|---|---|---|---|---|
| 90 | 18 | 22 | 16 | 5 | M 6 | 28 | 12 | T30 | GN 115 / GN 115.7 |
| 90 | 30 | 22 | 16 | 5 | M 6 | 28 | 25 | T30 | GN 515 |
| 90 | 40 | 22 | 16 | 5 | M 6 | 28 | 35 | T30 | GN 515 |
| 90 | 50 | 22 | 16 | 5 | M 6 | 28 | 45 | T30 | GN 515 |
| 90 | 60 | 22 | 16 | 5 | M 6 | 28 | 55 | T30 | GN 515 |
