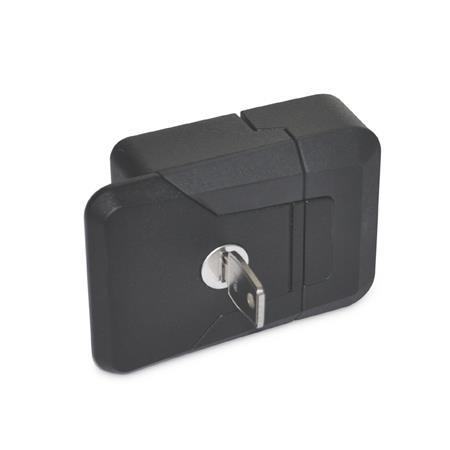

Cierre de resbalón GN 936

Tipo: SCL - bloqueable (misma cerradura)
Color: SW - Negro, RAL 9005, acabado texturado

Familia de productos Accesorios para sistemas de perfilería

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen

Instrucciones de montaje / Ejemplo de aplicación Instrucciones de uso GN 936

Descripción del producto

Los cierres de resbalón GN 936 permiten cerrar puertas y compuertas sin esfuerzo. El resbalón se encaja de forma automática al cerrar la puerta, evitando que esta se abra involuntariamente.

Las ranuras permiten fijar el cierre de resbalón a sistemas de perfilería de diferente sección transversal.

Los tipos con cerradura estándar se pueden abrir todos con la misma llave. Hay disponibles más de 200 variantes de modelos con diferente cerradura.

Los cierres de resbalón en versión con cerradura (tipos SCL y SUL) se entregan con 2 llaves. La llave se puede extraer en ambas posiciones finales.

Especificación

Casquillo
Zamac
con revestimiento de plástico

Negro, RAL 9005, acabado texturadoSW
plateado, RAL 9006, acabado texturadoSR

Cubiertas / resbalón
Plástico

gris oscuro para SW
gris claro para SR

Mecanismo de bloqueo
Zamac

Llave
Acero, niquelado

Otras piezas
Acero
zincado, pasivado azul

RoHS

Su persona de contacto

¿Busca un socio de Ganter próximo a su localidad? Seleccione su país.

l₁	b₁	b₂	b₃	d	h₁	h₂	l₂	l₃	l₄	l₅	l₆	m₁	m₂

72	10,3	21	15	6,5	33	24	104	45	40	14,5	12,5	56	23

Servicio de Ganter

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:30 AM – 5:00 PM

+49 7723 6507-100 +49 7723 4659 info@ganternorm.com

Solicite que le devuelvan la llamada

Ganter worldwide

Idioma

Entregar a

Group Websites

Servicio de Ganter

Solicite que le devuelvan la llamada

Catálogo de Ganter

Su contacto

Noticias de Ganter

GN 936 Cierre de resbalón Casquillo zamac, con / sin cerradura

Familia de productos Accesorios para sistemas de perfilería

Descripción del producto

Especificación

Opciones del artículo / Tabla

Tipo

Estructura y precio

Instrucciones de montaje

Ejemplo de aplicación

Artículo seleccionado (Cómo hacer un pedido)

Disponibilidad de existencias

Datos CAD

Datos CAD

Iniciar sesión

Inicio de sesión rápido

¿No ha encontrado el producto deseado?

Estos productos también podrían interesarle…

GN 932

GN 449

GN 449.1

NUEVO GN 4490

Su persona de contacto

Servicio de Ganter

SL	no bloqueables
SCL	bloqueable (misma cerradura)
SUL	bloqueable (cerradura diferente)


						Antes de proceder con la instalación, retire la cubierta del cierre de presión como se muestra en el dibujo.
						Para montar el cierre de presión, pueden utilizarse tornillos de cabeza con hueco hexagonal ISO 4762, tornillos de cabeza hexagonal DIN 933 y tuercas hexagonales ISO 4032 con un tamaño de rosca M6. Tras la instalación, deben volver a montarse las cubiertas en el orden inverso. Las cubiertas no pueden retirarse cuando el cierre de presión está en la posición cerrada, ya que sirven para prevenir actos vandálicos.
						Las ranuras permiten montar el cierre de presión en el marco de la puerta o sistemas de perfiles, tanto desde el lado operativo como desde atrás. La distancia de instalación de 1 mm también es fácil de ajustar.
