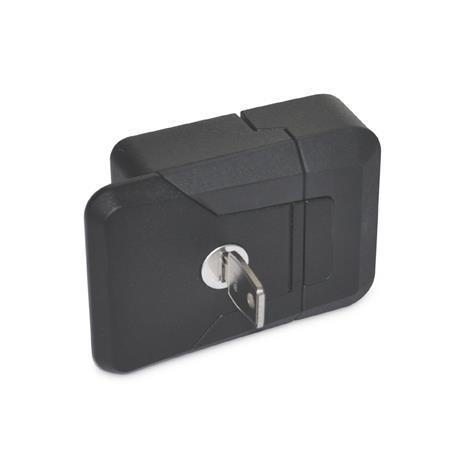

Maniglie bloccaporta GN 936

Tipo: SCL - Con serratura (stessa serratura)
Colore: SW - nero, RAL 9005, finitura testurizzata

Famiglia di prodotti Utilizzabile con profilati

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen

Istruzioni di montaggio / Esempio di applicazione Istruzioni per l'uso GN 936

Descrizione del prodotto

Le maniglie bloccaporta GN 936 consentono di chiudere senza sforzo porte e sportelli. Il blocco scatta automaticamente quando la porta viene chiusa, impedendone l'apertura accidentale.

I fori asolati consentono di fissare le maniglie blocca porta su sistemi di profilati con sezioni diverse.

I tipi con serratura standard consentono di aprire ogni serratura con la stessa chiave. Per i tipi con serratura diversa esistono più di 200 varianti di serratura.

Le versioni delle maniglie bloccaporta con serratura (tipi SCL e SUL) sono fornite con 2 chiavi ciascuna. La chiave può essere rimossa in entrambe le posizioni finali.

Specifiche

Corpo di contenimento
Lega di zinco pressofusa
Rivestimento con polveri

nero, RAL 9005, finitura testurizzataSW
argento, RAL 9006, finitura testurizzataSR

Calotte / chiusura
Plastica

Grigio-nero per SW
Grigio chiaro per SR

Meccanismo di bloccaggio
Lega di zinco pressofusa

Chiave
Acciaio, nichelato

Altre parti
Acciaio
zincato, passivato blu

RoHS

Il tuo referente

Cerchi un rappresentante Ganter vicino a te? Seleziona il paese desiderato.

l₁	b₁	b₂	b₃	d	h₁	h₂	l₂	l₃	l₄	l₅	l₆	m₁	m₂

72	10,3	21	15	6,5	33	24	104	45	40	14,5	12,5	56	23

Telefono del centro di assistenza

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 07:30 alle 17:00 al numero:

+49 7723 6507-100 +49 7723 4659 info@ganternorm.com

Richiedi contatto telefonico

Ganter worldwide

Lingua

Consegna in

Group Websites

Assistenza Ganter

Richiedi contatto telefonico

Catalogo Ganter 18.0

Il tuo referente

News Ganter

GN 936 Maniglie bloccaporta Corpo di contenimento lega di zinco pressofusa, con e senza serratura

Famiglia di prodotti Utilizzabile con profilati

Descrizione del prodotto

Specifiche

Opzioni articolo / Tabella

Tipo

Selezione e configurazione articolo

Istruzioni di montaggio

Esempio di applicazione

Parte selezionata (Come ordinare)

Disponibilità delle scorte

Dati CAD

Dati CAD

Login

Accesso rapido

Hai trovato il prodotto?

Anche questo potrebbe interessarti...

GN 932

GN 449

GN 449.1

NUOVI GN 4490

selezionato di recente

NUOVIGN 936

Il tuo referente

Telefono del centro di assistenza

SL	Senza serratura
SCL	Con serratura (stessa serratura)
SUL	Con serratura (serratura diversa)


						Prima dell'installazione rimuovere le calotte come indicato nel disegno.
						Per il montaggio è possibile utilizzare viti a testa cilindrica ISO 4762, vite a testa esagonale DIN 933 e dadi esagonali ISO 4032, ciascuno con filettatura M6. Dopo l'installazione, le calotte vengono rimontate in ordine inverso. Quando la maniglia bloccaporta è chiusa non è possibile rimuovere le calotte, garantendo così una protezione da eventuali atti vandalici.
						I fori asolati consentono il montaggio della maniglia bloccaporta sul telaio della porta o su sistemi di profilati sia dal lato dell'operatore che dal lato posteriore. Inoltre, il gioco di 1 mm può essere regolato facilmente.
