GN 113.20 Kugelsperrbolzen Edelstahl, Griff Aluminium

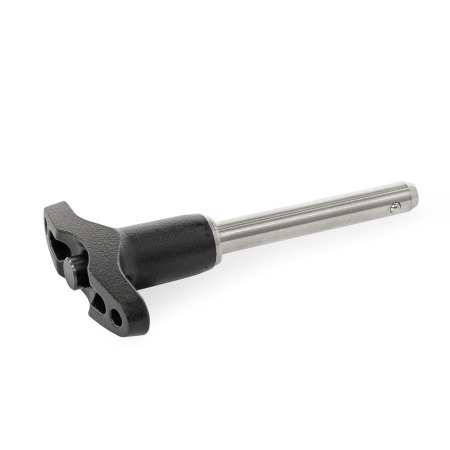

Kugelsperrbolzen GN 113.20: Edelstahl, Griff Aluminium
Werkstoff: A - Edelstahl 1.4305
Form: T - mit T-Griff
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Bauarten Bolzen mit Axialsicherung Angaben zur Belastbarkeit ISO-Passungen Edelstahl-Eigenschaften

Produktbeschreibung

Kugelsperrbolzen GN 113.20 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.

Der gehärtete Bolzen der Ausführung C verfügt über eine hohe Verschleiß- und Zugfestigkeit und eignet sich damit auch für schwere Anwendungen.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

Ausführung

Bolzen

  • Edelstahl 1.4305A
  • Edelstahl 1.4542C
    ausscheidungsgehärtet

Kugeln
Edelstahl 1.3541

Griff
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt

Druckfeder
Edelstahl 1.4568

Einsatztemperatur -30 °C bis +150 °C

RoHS

Zubehör

Halteseile GN 111.8 (mit Befestigungslaschen)
Halteseile GN 111.8 (mit Schlüsselring / Befestigungslasche)
Positionierbuchsen DIN 172 (mit Bund)
Positionierbuchsen DIN 179 (ohne Bund)
Aufnahmebuchsen GN 1140

GN 113.20 Kugelsperrbolzen, Edelstahl, Griff Aluminium Skizze
Technische Zeichnung ausblenden
GN 113.20 Kugelsperrbolzen, Edelstahl, Griff Aluminium Skizze

Artikelvarianten / Tabelle

Form

Pmit Pilzgriff
Lmit L-Griff
Tmit T-Griff
Spalten ein-/ausblenden
d1 -0,04 / -0,08l1 +0,6d2d3
Form P
Form L / T		d4l2 ±1l3
Form P
Form L
Form T		l4
Form L
Form T		l5Aufnahme-
bohrung H11
51015202530----5,511,311,820617,63131,343,845,212,65
6101520253035404550711,311,820717,63131,343,845,212,66
820253035404550--9,514,114,7258,222,635,135,449,751,515,88
102025303540455060-1214,114,7259,622,635,135,449,751,515,810
1225303540455060708014,517,718,23510,627,334,434,757,159,120,212

Artikelauswahl und -konfiguration
Bolzendurchmesser d1
Spannlänge l1
Form



Werkstoff


Bolzendurchmesser d1
Spannlänge l1
Form



Werkstoff


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
19,41 €
zzgl. ges. Mehrwertsteuer 3,69 €
brutto 23,10 €
Sofort lieferbar
Gewicht: 0,012 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: -
Dieser Artikel ist nicht RoHS-konform.
Für RoHS-konforme Alternativprodukte, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507-100
Zolltarifnummer
73182900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
