GN 5861 Anschlagwirbel Stahl, zum Anschweißen

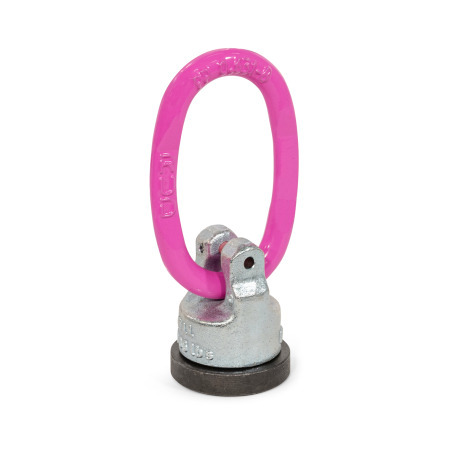

Anschlagwirbel GN 5861: Stahl, zum Anschweißen

Betriebsanleitung GN 5861

Produktbeschreibung

Anschlagwirbel GN 5861 sind drehbar kugelgelagert und werden mit separaten Anschlag- und Zurrmitteln verwendet. Sie werden an Lastaufnahmemitteln oder direkt an der Last angeschweißt und können dann Belastungen in beliebiger Richtung aufnehmen. Die große Ringöse erleichtert das Einhängen.

Die Nenntragfähigkeit ist auf der Ringöse angegeben. Anschlagwirbel GN 5861 entsprechen der Maschinenrichtlinie 2006/42/EG und den DGUV-Grundsätzen GS-HM-36.

Ausführung

Ringöse
Stahl 1.6541

geschmiedet
hochfest vergütet
100 % elektromagnetisch rissgeprüft
nach EN 1677-1
kunststoffbeschichtet, pink

Lagergehäuse
Stahl 1.6541

geschmiedet
hochfest vergütet
100 % elektromagnetisch rissgeprüft
nach EN 1677-1
galvanisch verzinkt

Anschweißflansch
Stahl 1.6541

hochfest vergütet
100 % elektromagnetisch rissgeprüft
nach EN 1677-1

RoHS

GN 5861 Anschlagwirbel, Stahl, zum Anschweißen Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Form

R	mit Ovalring

Spalten ein-/ausblenden

d	h₁	h₂	h₃ ≈	h₄ ≈	k₁	k₂	k₃	k₄ ≈	Nenntragfähigkeit in t (WLL)

40	114	105	56	49	9	53	35	79	0,63
46	126	115	53	62	11	57	35	81	1,5
61	148	135	57,5	78,5	13	66	44	93	2,5
78	188	172	74	98	16	77	50	117,5	4
95	242	223	103,5	119,5	19	98	60	158	5
100	266	242	107	135	24	113	65	169,5	8

Artikelauswahl und -konfiguration

Belastbarkeit

Spalten ein-/ausblenden

Durchmesser d	Nenntragfähigkeit in t (WLL)	F₁ max. in t	F₂ max. in t

40	0,63	0,63	0,63
46	1,5	1,5	1,5
61	2,5	2,5	2,5
78	4	4	4
95	5	6,7	5
100	8	10	8

Die angegebenen Belastungswerte gelten für eine Einsatztemperatur von –40 °C bis +200 °C. Weitere Informationen enthält die Betriebsanleitung.

Ablegereife / Gebrauchsdauer / Sicherheitshinweise

Wenn an der Öse eine Abnutzung von mehr als 10 % des Querschnitts vorliegt, ist das Lebensdauerende des Anschlagpunkts erreicht, was auch als Ablegereife bezeichnet wird.

Wenn der Anschlagwirbel verbogen ist oder Risse und sonstige Beschädigungen aufweist, ist der weitere Einsatz nicht mehr sicher und muss unterlassen werden. In beiden Fällen muss der Austausch veranlasst werden.

Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt und wird auf ganternorm.com digital bereitgestellt.

Befestigung / Hinweise zum Schweißen

Spalten ein-/ausblenden

Durchmesser d	Größe Schweißnaht

40	`a4`
46	`a5`
61	HY 3 + a5
78	HY 3 + a6
95	HY 3 + a8
100	HY 3 + a10

Die Schweißung muss von einem geprüften Schweißer nach ISO 9606-1 durchgeführt werden.

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

119,56 €

zzgl. ges. Mehrwertsteuer 22,72 €
brutto 142,28 €

Sofort lieferbar

Gewicht: 0,350 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

73269098
