GN 5862 Lasthaken Stahl

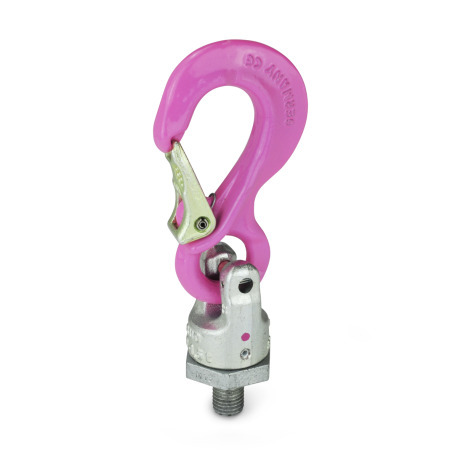

Lasthaken GN 5862: Stahl
Belastbarkeit und Sicherheitshinweise Betriebsanleitung GN 5862

Produktbeschreibung

Die Lasthaken GN 5862 sind drehbar kugelgelagert. Durch den beweglichen Haken nehmen sie Lasten in jeder zugelassenen Zugrichtung auf.

Die in der Tabelle angegebene Nenntragfähigkeit ist auf dem Lagergehäuse deutlich sichtbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten.

Lasthaken GN 5862 entsprechen der Maschinenrichtlinie 2006 / 42 / EG und sind BG-geprüft.

Der integrierte RFID-Transponder dient zur eindeutigen Kennzeichnung und Identifizierung des Anschlagmittels, z. B. bei der vorgeschriebenen regelmäßigen Überprüfung.

Ausführung

Haken
Stahl 1.6540

  • hochfest vergütet
  • 100 % elektromagnetisch rissgeprüft
  • kunststoffbeschichtet, pink

Sicherungsfalle
Stahl 1.6541

  • geschmiedet
  • hochfest vergütet
  • 100 % elektromagnetisch rissgeprüft

Lagergehäuse
Stahl 1.6541

  • geschmiedet
  • hochfest vergütet
  • 100 % elektromagnetisch rissgeprüft
  • verzinkt, blau passiviert

Gewindezapfen
Stahl

  • hochfest vergütet
  • Oberfläche: Delta Tone

RoHS

Auf Anfrage

  • Abweichende Schraubenlängen l
GN 5862 Lasthaken, Stahl Skizze
Technische Zeichnung ausblenden
GN 5862 Lasthaken, Stahl Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1Länge ld2eh1h2h3h4h5k1k2k3k4csAnzugs-
moment
in Nm		Nenntrag-
fähigkeit
in t
M 12184,840129116754149125325821836100,63
M 16247,4461661469749631673321052541301,50
M 20309,66121518712661782095421363055702,50
M 243612,1782632271507796261185216335701504,00
M 304515,69530426717493119301355718940852255,00
M 365419100359310208102137361616822748904108,00

Artikelauswahl und -konfiguration
Gewinde d1
Länge l
Gewinde d1
Länge l

Belastbarkeit

Anschlag-
art

 a7f0a099-726a-4bc9-b052-5839c67454ca 69e796ed-03ad-40e0-aee9-6d734b9bae52 4a9f2465-bd4d-4629-80ed-2c11d2feedd2 0b85a4bf-b0e7-4408-a3e5-fa197e2669d1 a007e429-29ef-4eb4-9c9d-dd2d7718d267 5db23a50-a7b9-4759-a11a-8ff0590d0af9 25acd8f2-6f49-449b-8f3f-993929ad4630 cf77382d-84aa-4ce3-b4fa-36ffb022f80a

Anzahl

1

1

2

2

2

2

2

3 und 4

3 und 4

3 und 4

Nei-
gungs-
winkel

0°

90°

0°

90°

0° bis 45°

45° bis 60°

unsymm.

0° bis 45°

45° bis 60°

unsymm.

Faktor

1

1

2

2

1,4

1

1

2,1

1,5

1

M 12

0.63 t

0.63 t

1.26 t

1.26 t

0.88 t

0.63 t

0.63 t

1.32 t

0.95 t

0.63 t

M 16

1.50 t

1.50 t

3.00 t

3.00 t

2.10 t

1.50 t

1.50 t

3.15 t

2.25 t

1.50 t

M 20

2.50 t

2.50 t

5.00 t

5.00 t

3.50 t

2.50 t

2.50 t

5.25 t

3.75 t

2.50 t

M 24

4.00 t

M 24

8.00 t

8.00 t

5.60 t

4.00 t

4.00 t

8.40 t

6.00 t

4.00 t

M 30

6.70 t

5.00 t

13.40 t

10.00 t

7.00 t

5.00 t

5.00 t

10.50 t

7.50 t

5.00 t

M 36

10.00 t

8.00 t

20.00 t

16.00 t

11.20 t

8.00 t

8.00 t

16.80 t

12.00 t

8.00 t

Sicherheitshinweise

Die obige Tragfähigkeitsübersicht gibt die max. Last in Tonnen in Abhängigkeit von der Anschlagart bei einer Einsatztemperatur von –40 °C bis +200 °C an, wobei für alle Angaben ein Sicherheitsfaktor von 4 berücksichtigt ist.
Zum Einsatz kommen darf der Lasthaken GN 5862 nur, wenn er unter Beachtung der werkstoffabhängigen Mindesteinschraublänge verschraubt ist und die Anschraubfläche plan und rechtwinklig zur Gewindebohrung sind.
Der Lasthaken muss sich im festmontiertem Zustand um 360° drehen lassen und darf sich nicht an Kanten oder an anderen Anschlagmitteln abstützen. Für eine Dauerdrehbewegungen unter Last sind die Lasthaken nicht geeignet.

 1f93acb8-d0d2-4fae-98d3-bc65f17501dc

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
156,70 €
zzgl. ges. Mehrwertsteuer 29,77 €
brutto 186,47 €
Sofort lieferbar
Gewicht: 0,400 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73269094
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
