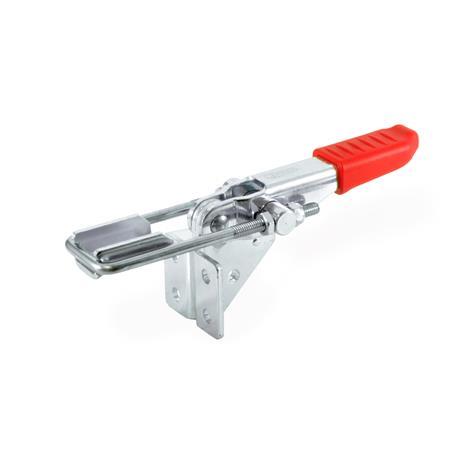

GN 851.2 Verschlussspanner Stahl, für Zugspannung

Verschlussspanner GN 851.2: Stahl, für Zugspannung
Form: T4 - mit Zugbügel, mit Gegenhalter

Produktbeschreibung

Der Zugbügel der Verschlussspanner GN 851.2 kann innerhalb des Hubweges justiert werden.

In Spannstellung stehen Zugbügel und Spannarm waagrecht zur senkrecht angeordneten Befestigungsebene des Verschluss-Spanners.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.

Ausführung

Spannmechanik
Stahl

  • Blechteile
    Einsatzstahl C10
    verzinkt, blau passiviert
  • Zugbügel
    Stahl St 37
    verzinkt, blau passiviert
  • bewegliche Teile mit Spezialfett geschmiert

Griff
Kunststoff
rot, ölbeständig

RoHS

Zubehör

Zugbügel GN 951.1

GN 851.2 Verschlussspanner, Stahl, für Zugspannung Skizze
Technische Zeichnung ausblenden
GN 851.2 Verschlussspanner, Stahl, für Zugspannung Skizze

Artikelvarianten / Tabelle

Form

T4mit Zugbügel, mit Gegenhalter
Tohne Zugbügel, mit Gegenhalter
Spalten ein-/ausblenden
GrößeFH
Haltekraft
in N		ab1b2b3b4b5d1d2h1 ≈h2
1601600526352125,514M 44,34010
320320083644323722M 66,557,515
70075001352543848,526M 88,58223
Spalten ein-/ausblenden
Größel1 ≈l2
min.		m1m2m3m4m5r ≈
bei w2 = 0		sw1
Hub		w2 ≈
Verstell-
weg
1601044,5226,5136,514,35223210
320159625,58,51910,520,57835321
700225836,5103213,5271023,56425

Artikelauswahl und -konfiguration
Größe
Form


Größe
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
17,46 €
zzgl. ges. Mehrwertsteuer 3,32 €
brutto 20,78 €
Sofort lieferbar
Gewicht: 0,100 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
82057000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
