GN 851.1 Verschlussspanner Stahl, für Zugspannung

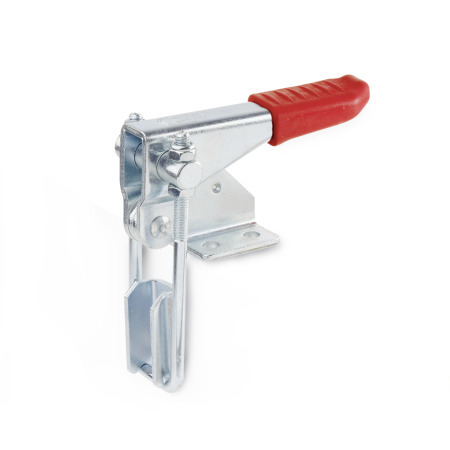

Verschlussspanner GN 851.1: Stahl, für Zugspannung
Form: T3 - mit Zugbügel, mit Gegenhalter
Funktionsprinzip Kniehebel / Bauartenübersicht Schnellspanner

Produktbeschreibung

Der Zugbügel der Verschlussspanner GN 851.1 kann innerhalb des Hubweges justiert werden.

In Spannstellung steht der Zugbügel senkrecht zum Spannarm und zur Befestigungsebene des Verschlussspanners.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.

Ausführung

Spannmechanik
Stahl

  • Blechteile
    Einsatzstahl C 10
    verzinkt, blau passiviert
  • Zugbügel
    Stahl St 37
    verzinkt, blau passiviert
  • bewegliche Teile mit Spezialfett geschmiert

Griff
Kunststoff
rot, ölbeständig

RoHS

Zubehör

Zugbügel GN 951.1

GN 851.1 Verschlussspanner, Stahl, für Zugspannung Skizze
Technische Zeichnung ausblenden
GN 851.1 Verschlussspanner, Stahl, für Zugspannung Skizze

Artikelvarianten / Tabelle

Form

T3mit Zugbügel, mit Gegenhalter
Tohne Zugbügel, mit Gegenhalter
Spalten ein-/ausblenden
GrößeFH
Haltekraft
in N		a1a2b1b2b3b4b5d1d2h1h2
160160052526352125,514M 44,33710
32032008373644323722M 66,55415
7007500134552543848,526M 88,56723
Spalten ein-/ausblenden
Größel1 ≈l2
min.		m1m2m3m4m5r ≈
bei w2 = 0		sw1
Hub		w2 ≈
Verstell-
weg
160684,5226,5136,714,35223210
320106625,58,51910,520,57835321
700147836,5103213,5271023,56425

Artikelauswahl und -konfiguration
Größe
Form


Ausführungen

Größe
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
17,54 €
zzgl. ges. Mehrwertsteuer 3,33 €
brutto 20,87 €
Sofort lieferbar
Gewicht: 0,104 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
82057000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 851.1-160-T3GN 851.1-160-TGN 851.1-320-T3GN 851.1-320-TGN 851.1-700-T3GN 851.1-700-T
