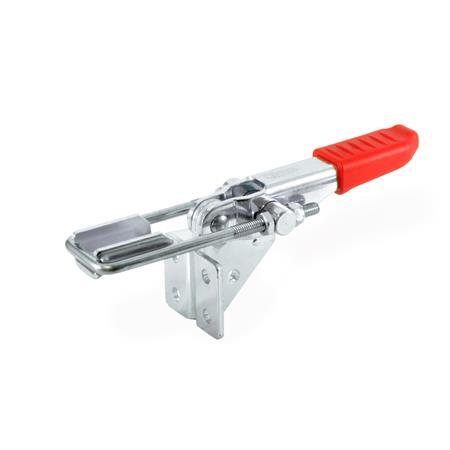

GN 851.2 Salpatyyppiset lukitsimet Teräs, vetokäyttöön

Salpatyyppiset lukitsimet GN 851.2: Teräs, vetokäyttöön
Tyyppi: T4 - U-pulttisalvalla, sulkuhaalla
Yleistietoa lukitsimista

Tuotteen kuvaus

Salpatyyppisten GN 851.2 -lukitsimien U-pulttisalvan iskua voi säätää säätöalueen puitteissa.

Suljetussa asennossa U-pulttisalpa ja kiinnitysvarsi ovat vaakasuorassa pystysuoraan kiinnitystasoon nähden.

Taulukossa ilmoitettujen U-pulttisalpojen standardipituuksien lisäksi saatavissa on myös lukuisia muita pituuksia GN 951.1 -sarjassa.

Tekninen eritelmä

Kiristysmekanismi
Teräs

  • Peltiosat
    Pintakarkaistu teräs C 10
    sinkitty, sinipassivoitu
  • Neliön muotoinen U-pultti
    Teräs St 37
    sinkitty, sinipassivoitu
  • Liikkuvat osat voideltu erityisrasvalla

Kahva
Muovi
Punainen, öljynkestävä

RoHS

Lisävaruste

Neliönmuotoiset U-pultit GN 951.1

GN 851.2 Salpatyyppiset lukitsimet, teräs, vetokäyttöön luonnos
Piilota tekninen piirros
GN 851.2 Salpatyyppiset lukitsimet, teräs, vetokäyttöön luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

T4U-pulttisalvalla, sulkuhaalla
Tilman U-pulttisalpaa, sulkuhaalla
Näytä / piilota sarakkeet
KokoFH
Pitokapasiteetti
N		ab1b2b3b4b5d1d2h1 ≈h2
1601600526352125,514M 44,34010
320320083644323722M 66,557,515
70075001352543848,526M 88,58223
Näytä / piilota sarakkeet
Kokol1 ≈l2
min.		m1m2m3m4m5r ≈
w2 = 0		sw1
Isku		w2
Säädettävä
väli
1601044,5226,5136,514,35223210
320159625,58,51910,520,57835321
700225836,5103213,5271023,56425

Koonti ja hinta
Koko
Tyyppi


Koko
Tyyppi


Valittu osa (Tilausohjeet)

Yhteensä (netto)
17,46 €
plus ALV 3,32 €
brutto 20,78 €
Varastossa
Paino: 0,100 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
82057000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
