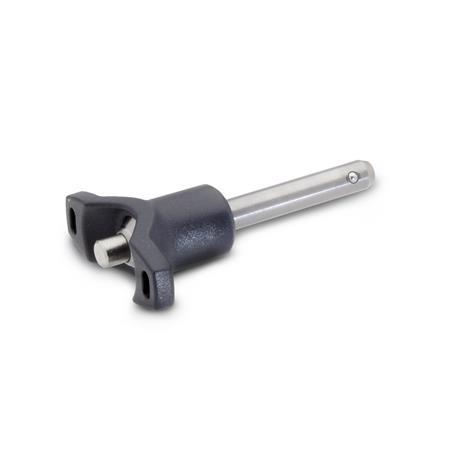

Perni autobloccanti a sfere GN 113.7

Famiglia di prodotti Acciaio inox in classe di qualità 1

La gamma di prodotti Ganter comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Ganter sono suddivisi in classi di qualità:

Acciaio inox in classe di qualità 1

Acciaio inox in classe di qualità 2

Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox

Elenco dei tipi di perni autobloccanti Informazioni sulla portata Tolleranze fondamentali ISO Caratteristiche dell’acciaio INOX Caratteristiche del materiale plastico

Descrizione del prodotto

I perni autobloccanti a sfere GN 113.7 sono generalmente usati per fissaggi rapidi fra componenti o parti in lavorazione. Un'applicazione tipica è costituita dai perni di centraggio che devono essere rimossi e riposizionati di frequente.

Premendo il pulsante a molla si liberano le due sfere, rilasciandolo si bloccano nuovamente.

L'appendice tecnica riporta le capacità di carico per resistenza al taglio su due lati (resistenza a rottura).

Specifiche

Perno
Acciaio INOX AISI 303

Impugnatura a T
Plastica, poliammide (PA)

Nero
Resistente a temperature fino a 80 °C

Sfere
Acciaio INOX AISI 420C

Molla di pressione
Acciaio INOX
Materiale tedesco n. 1.4565

RoHS

Accessorio

Bussole di fissaggio GN 1140
Catenelle a sfere GN 111 (Steel)
Catenelle a sfere GN 111.5 (Stainless Steel)
Cavetti di ritegno GN 111.2
Cavetti di ritegno GN 111.2 (Edelstahl)
Cavetti di ritegno a spirale GN 111.4
Bussole di guida DIN 172 (with collar)
Bussole di guida DIN 179 (without collar)

d₁ -0,04 / -0,08	l₁ +0,6	d₂	d₃	d₄	l₂ ±1	l₃	m	Foro di centraggio H11

5	10	15	20	25	30	35	40	45	50	60	70	80	-	-	-	5,5	40	13,5	6	25	15,5	5
6	10	15	20	25	30	35	40	45	50	60	70	80	-	-	-	7	40	13,5	7,1	25	15,5	6
8	10	15	20	25	30	35	40	45	50	60	70	80	90	100	-	9,5	48	18	8,2	31	20,5	8
10	15	20	25	30	35	40	45	50	60	70	80	90	100	110	120	12	48	18	9,6	31	20,5	10
12	20	25	30	35	40	45	50	60	70	80	90	100	110	120	-	14,5	58	24	10,6	36,5	27,5	12
16	30	35	40	45	50	60	70	80	90	100	110	120	130	140	150	19	58	24	14	36,5	27,5	16
20	50	60	70	80	90	100	110	120	130	140	150	-	-	-	-	25	80	34	20,5	46,5	38	20
25	50	60	70	80	90	100	110	120	130	140	150	-	-	-	-	30,8	80	34	22	46,5	38	25

d₁ -0,04 / -0,08

l₁ +0,6

d₂

d₃

d₄

l₂ ±1

l₃

Foro
di centraggio
H11
