GN 3310 Interrupteurs / Voyant lumineux Inox, avec / sans éclairage LED

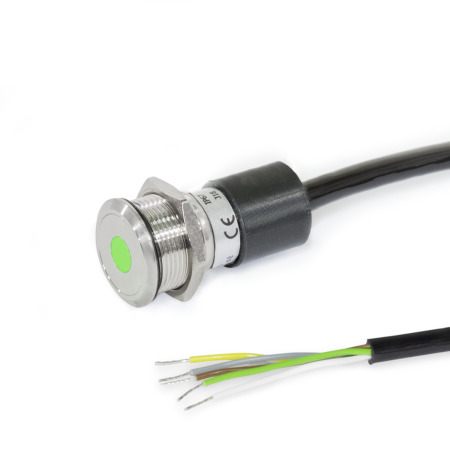

Interrupteurs / Voyant lumineux GN 3310: Inox, avec / sans éclairage LED
Type de contact: LK - Voyant lumineux LED, rouge/vert (bicolore), sans fonction de commutation
Type de raccordement: K2 - Câble, extrémité ouverte, 2 m
Inox-classe-de-qualite-2

Famille de produits Inox, classe de qualité 2

La gamme de produits Ganter comprend un grand nombre de pièces standard en acier inoxydable de haute qualité. Leurs propriétés exceptionnelles leur permettent d'être utilisées dans des secteurs industriels très divers. Leur résistance à la corrosion et, tout particulièrement, à la rouille, contribue à préserver la valeur des machines et des équipements et à en assurer la longévité.

Pour mieux les différencier, les différentes qualités d'aciers inoxydables utilisés par Ganter sont classées en plusieurs catégories:

Edelstahl Güteklasse 1 Inox, classe de qualité 1

Edelstahl Güteklasse 2 Inox, classe de qualité 2

Edelstahl Güteklasse 4 Inox, classe de qualité 4

Afficher des informations détaillées sur les classes de qualité de l'acier inoxydable

Afficher tous les produits en acier inoxydable
Consignes d'utilisation GN 3310 Indices de protection IP Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Selon le type, les boutons / voyants lumineux GN 3310 peuvent envoyer des signaux de commande électriques et indiquer par exemple l’état de commande d’une machine via les LED intégrées.

Selon le type de raccordement, ils sont reliés via un câble avec extrémité ouverte ou via un connecteur.

Les LED s’allument en rouge ou vert selon la polarité au niveau des connexions.

Spécifications

Bouton
Inox AISI 304

Câble (gaine extérieure)
Polyuréthane (PUR)
noir

Écrou à 6 pans
Inox AISI 304

Guide léger
Plastique
Polycarbonate transparent (PC)

RoHS

Accessoire

GN 330 Câbles avec raccord de gaine (5-pole, 5 or 10 meters long, for extension)

GN 3310 Interrupteurs, inox, avec / sans éclairage LED schéma
Masquer schéma technique
GN 3310 Interrupteurs, inox, avec / sans éclairage LED schéma

Options d'article/Tableau

Type de contact

LKVoyant lumineux LED, rouge/vert (bicolore), sans fonction de commutation
RKBouton, verrouillage, avec LED, rouge/vert (bicolore)
ROBouton, verrouillage, sans LED
TKBouton, avec LED, rouge/vert (bicolore)
TOBouton, sans LED

Type de raccordement

K2Câble, extrémité ouverte, 2 m
K5Câble, extrémité ouverte, 5 m
S025Câble avec connecteur, 0,25 m
Afficher/Masquer colonnes
Ouverture d'installation
d
Type de raccordement K2 / K5
Type de raccordement S025		A/F
19 +0,1 / +0,36522

Configuration et prix
Ouverture d'installation (diamètre)
Type de contact





Type de raccordement



Ouverture d'installation (diamètre)
Type de contact





Type de raccordement



Propriétés électriques et mécaniques

Bouton
Contacts
Matériau de contact
Tensions de commutation

Courant de commutation
Durée de vie mécanique
durée de vie électrique


Contact du commutateur, contact à déclic
Alliage argenté
max. 125 V (connecteur)
max. 240 V (câble)
3 A max.
106 cycles de commutation
50 000 cycles de commutation (sous pleine charge)

 441a8539-47ac-430e-a1f9-11050bb03d8f

Voyant lumineux LED /
Éclairage annulaire à LED
Tension de fonctionnement /
Courant de fonctionnement
bicolore (rouge/vert)



24 Vcc ± 10 %/7 mA

 4dccef08-5944-43d1-9239-c954806a49a7

Catégorie d'utilisation
(bouton)

CA 15 : 24 Vca/1 A/CC 13 : 24 Vcc/0,7 A
CA 15 : 110 Vca/1 A/CC 13 : 110 Vcc/0,2 A
CA 15 : 220 Vca/0,5 A/CC 13 : 220 Vcc/0,1 A

selon CEI 60947-5-1

CA : 120 Vca/5 A/CC : 12 Vcc/1 A
CA : 240 Vca/3 A

selon UL 508

Type de raccordement
Câble avec extrémité ouverte
(K2 / K5)
ou
Câble avec connecteur
(S025)



Câble en PUR avec fils torsadés ouverts (2 ou 5 m)

Connecteur à 5 broches M12x1 avec câble PUR de 0,25 m

 fcd3569a-e472-4916-af30-ee6625fd9588

Type de protection

sur la face avant IP 65 / IP 67

Couple de serrage

min. 5 Nm/max. 12 Nm

Homologations,
déclarations de conformité
CE declaration

 40c3ef61-06dd-4ff4-9193-f3ef04faa1bf

Informations de sécurité

Les indications figurant dans le mode d'emploi doivent être respectées lors de l'installation, de la mise en service et de l'utilisation. Elles sont jointes au produit et fournies sous forme électronique dans la page du produit sur ganternorm.com.

Pièce sélectionnée (Comment commander)

Total (net)
58,92 €
plus TVA 11,19 €
brute 70,11 €
Poids: 0,126 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
85365007
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 € -> 10 % de réduction
à partir de 300,00 € -> 20 % de réduction
à partir de 400,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Créer une liste de projets
Enregistrer comme favori
Recommander un produit

Disponibilité des stocks

  • 1 pièces livrables en 1-2 jours
  • Pour les commandes de 2 pièces ou plus, veuillez nous contacter brièvement concernant le délai de livraison.
