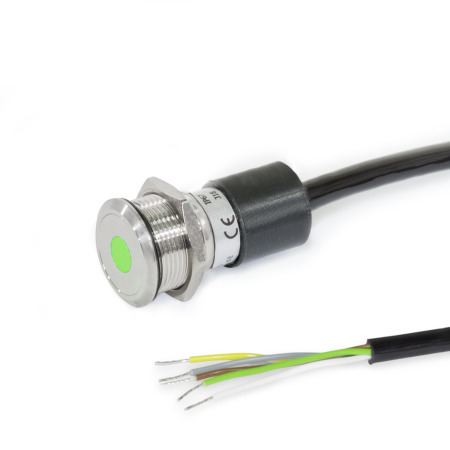

Taster / Leuchtmelder GN 3310

Form: LK - Leuchtmelder LED, rot / grün (bi-color) (ohne Schaltfunktion)
Anschlussart: K2 - Kabel, Ende offen, 2 m

Produktfamilie Edelstahl-Güteklasse 2

Das Ganter-Produktsortiment enthält zahlreiche Normelemente, die aus hochlegierten, nichtrostenden Edelstählen hergestellt sind. Deren einzigartige Eigenschaften führen zu einer breiten Anwendung in vielen Industriezweigen. Hauptgrund dafür ist die Rost- und Korrosionsbeständigkeit der Werkstoffe und die damit einhergehende Wertstabilität und Haltbarkeit von Anlagen und Einrichtungen.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Güteklasse 1, normale Qualität

Güteklasse 2, hohe Qualität

Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen

Betriebsanleitung GN 3310 Erläuterungen zu Schutzart IP Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Taster / Leuchtmelder GN 3310 können je nach Form elektrische Steuersignale auslösen und über die integrierten LEDs z. B. den Status einer Maschinensteuerung anzeigen.

Sie werden je nach Anschlussart über ein Kabel mit offenem Ende oder mittels Stecker angeschlossen.

Die LEDs leuchten je nach Polung der Anschlüsse rot oder grün.

Ausführung

Gehäuse
Edelstahl 1.4301

Kabel (Außenmantel)
Polyurethan (PUR)
schwarz

Sechskantmutter
Edelstahl A2

Lichtleiter
Kunststoff
glasklares Polycarbonat (PC)

RoHS

Zubehör

GN 330 Kabel mit Anschlusskupplung (5-polig, 5 oder 10 Meter lang, zur Verlängerung)

Einbauöffnung ⌀	d Anschlussart K2 / K5	Anschlussart S025	sw

19 +0,1 / +0,3	6	5	22

Einbauöffnung
⌀

d
Anschlussart K2 / K5

Anschlussart S025

19 +0,1 / +0,3

Ihr Ansprechpartner

Sie suchen eine Ganter-Vertretung in Ihrer Nähe?

Service-Telefon

Unser Service Team ist von Montag bis Freitag von 07:30 bis 17:00 Uhr erreichbar unter:

+49 7723 6507-100 +49 7723 4659 info@ganternorm.com

Rückruf anfordern

LK	Leuchtmelder LED, rot / grün (bi-color) (ohne Schaltfunktion)
RK	Taster, rastend, mit LED, rot / grün (bi-color)
RO	Taster, rastend, ohne LED
TK	Taster mit LED, rot / grün (bi-color)
TO	Taster ohne LED


Taster Kontakte Kontaktwerkstoff Schaltspannungen Schaltstrom mech. Lebensdauer elektr. Lebensdauer	Wechselkontakt, Sprungkontakt Silberlegierung max. 125 V (Stecker) max. 240 V (Kabel) max. 3 A 10⁶ Schaltzyklen 50.000 Schaltzyklen (unter Vollast)
LED-Leuchtmelder / LED-Ringausleuchtung Betriebsspannung / Betriebsstrom bi-color (rot / grün)	24 V DC ± 10 % / 7 mA
Gebrauchskategorie (Taster)	AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0,7 A AC 15: 110 V AC / 1 A / DC 13: 110 V DC / 0,2 A AC 15: 220 V AC / 0,5 A / DC 13: 220 V DC / 0,1 A	nach IEC 60947-5-1
	AC: 120 V AC / 5 A / DC: 12 V DC / 1 A AC: 240 V AC / 3 A	nach UL 508
Anschlussart Kabel mit offenem Ende (K2 / K5) oder Kabel mit Stecker (S025)	PUR-Kabel mit offenen Litzen (2 m oder 5 m) 5-poliger Stecker M12x1 mit PUR-Kabel 0,25 m
Schutzart	frontseitig IP 65 / IP 67
Anzugsdrehmoment	min. 5 Nm / max. 12 Nm
Zulassungen, Konformitäten CE-Kennzeichnung
