GN 3310 Interruttori Acciaio INOX, con/senza illuminazione LED

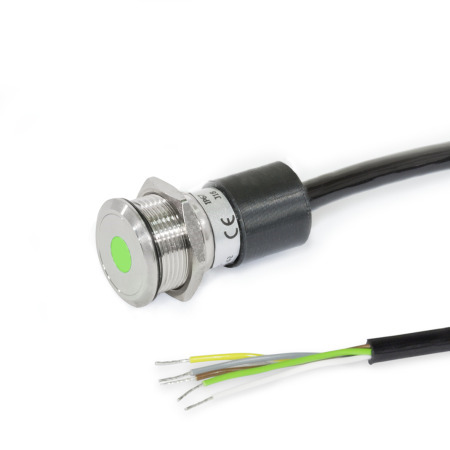

Interruttori GN 3310: Acciaio INOX, con/senza illuminazione LED
Tipo di contatto: LK - Indicatore luminoso LED, rosso / verde (bicolore) (senza funzione di commutazione)
Tipo di collegamento: K2 - Cavo, estremità aperta, 2 m
Acciaio-inox-in-classe-di-qualita-2

Famiglia di prodotti Acciaio inox in classe di qualità 2

La gamma di prodotti Ganter comprende numerosi componenti standard realizzati in acciai inossidabili di alta qualità. Grazie alle loro proprietà straordinarie, questi materiali sono utilizzati in un'ampia gamma di settori. La loro resistenza alla corrosione e alla ruggine, in particolare, assicura lunga durata a macchine e attrezzature e ne mantiene inalterato il valore.

Per differenziarli facilmente, gli acciai inox utilizzati da Ganter sono suddivisi in classi di qualità:

Edelstahl Güteklasse 1 Acciaio inox in classe di qualità 1

Edelstahl Güteklasse 2 Acciaio inox in classe di qualità 2

Edelstahl Güteklasse 4 Acciaio inox in classe di qualità 4

Mostra informazioni dettagliate sulle classi di qualità dell'acciaio inossidabile

Mostra tutti i prodotti in acciaio inox
Istruzioni per l’uso GN 3310 Gradi di protezione IP Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

A seconda del tipo, i pulsanti/gli indicatori luminosi GN 3310 possono inviare segnali elettrici di comando e mostrare, ad esempio, lo stato di un comando macchina attraverso il LED integrato.

A seconda del tipo di connessione, sono collegati tramite un cavo con estremità aperta o tramite una spina.

Il LED può essere rosso o verde a seconda della polarità dei collegamenti.

Specifiche

Pulsante
Acciaio INOX AISI 304

Cavo (guaina esterna)
Poliuretano PUR
nero

Dado esagonale
Acciaio INOX AISI 304

Guida luminosa
Plastica
Policarbonato trasparente (PC)

RoHS

Accessorio

GN 330 Cavi con connettore (5-pole, 5 or 10 meters long, for extension)

GN 3310 Interruttori, acciaio INOX, con/senza illuminazione LED disegno
Nascondi disegno tecnico
GN 3310 Interruttori, acciaio INOX, con/senza illuminazione LED disegno

Opzioni articolo / Tabella

Tipo di contatto

LKIndicatore luminoso LED, rosso / verde (bicolore) (senza funzione di commutazione)
RKPulsante, con bloccaggio, con LED, sso / verde (bicolore)
ROPulsante, con bloccaggio, senza LED
TKPulsante con LED, sso / verde (bicolore)
TOPulsante senza LED

Tipo di collegamento

K2Cavo, estremità aperta, 2 m
K5Cavo, estremità aperta, 5 m
S025Cavo con connettore, 0,25 m
Mostra / Nascondi colonne
Apertura di installazione (diametro)
Ø		d
Tipo di collegamento K2 / K5
Tipo di collegamento S025		A/F
19 +0,1 / +0,36522

Selezione e configurazione articolo
Apertura di installazione (diametro)
Tipo di contatto





Tipo di collegamento



Apertura di installazione (diametro)
Tipo di contatto





Tipo di collegamento



Caratteristiche meccaniche ed elettriche

Pulsante
Contatti
Materiale contatti
Tensioni di commutazione

Corrente di commutazione
durata meccanica
durata elettrica


Contatto di commutazione, contatto a scatto
lega d’argento
max. 125 V (connettore)
max. 240 V (cavo)
max. 3 A
106 cicli di commutazione
50.000 cicli di commutazione (a pieno carico)

 441a8539-47ac-430e-a1f9-11050bb03d8f

Indicatore LED /
LED anulare luminoso
Tensione di esercizio /
Corrente di esercizio
bicolore (rosso/verde)



24 Vcc ± 10 % / 7 mA

 4dccef08-5944-43d1-9239-c954806a49a7

Categoria d'uso
(pulsante)

CA 15: 24 Vca / 1 A / CC 13: 24 Vcc / 0,7 A
CA 15: 110 Vca / 1 A / CC 13: 110 Vcc / 0,2 A
CA 15: 220 Vca / 0,5 A / CC 13: 220 Vcc / 0,1 A

secondo IEC 60947-5-1

CA: 120 Vca / 5 A / CC: 12 Vcc / 1 A
CA: 240 Vca / 3 A

secondo UL 508

Tipo di collegamento
Cavo con estremità aperta
(K2 / K5)
o
Cavo con connettore
(S025)



Cavo in PUR con fili aperti (2 m o 5 m)

Connettore a 5 pin M12x1 con cavo in PUR 0,25 m

IP 67

 fcd3569a-e472-4916-af30-ee6625fd9588

Tipo di protezione

lato anteriore IP 65 / IP 67

Coppia di serraggio

min. 5 Nm / max. 12 Nm

Approvazioni,
dichiarazioni di conformità
Dichiarazione CE

 40c3ef61-06dd-4ff4-9193-f3ef04faa1bf

Informazioni sulla sicurezza

Attenersi alle istruzioni operative durante l'installazione, la messa in funzione iniziale e l'utilizzo. Le istruzioni sono accluse al prodotto e si trovano in formato digitale nella pagina del prodotto sul sito ganternorm.com.

Parte selezionata (Come ordinare)

Totale (netto)
58,92 €
più IVA 11,19 €
lordo 70,11 €
Peso: 0,126 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
85365007
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 200,00 € -> 10 % di sconto
da 300,00 € -> 20 % di sconto
da 400,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Creare un elenco di progetti
Salva tra i preferiti
Raccomanda un prodotto

Disponibilità delle scorte

  • 1 pezzi consegnabili in 1-2 giorni
  • Per ordini di 2 pezzi o più, vi preghiamo di contattarci brevemente per conoscere i tempi di consegna.
