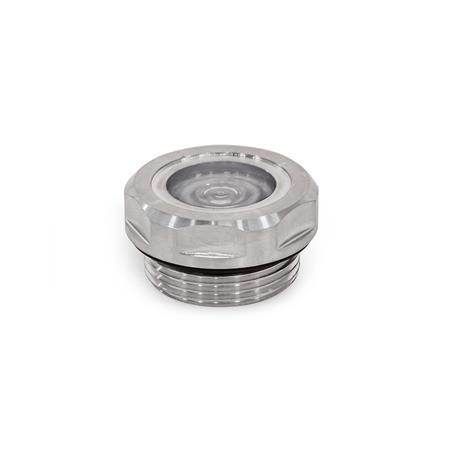

GN 7440 Indicateurs de niveau Inox AISI 316 L, métal soudé


GN 7440 Indicateurs de niveau, inox AISI 316 L, métal soudé N° d'identification: 2 - Joint en FPM (Viton©)
N° d'identification: 2 - Joint en FPM (Viton©)
GN 7440 Indicateurs de niveau, inox AISI 316 L, métal soudé N° d'identification: 2 - Joint en FPM (Viton©) GN 7440 Indicateurs de niveau, inox AISI 316 L, métal soudé N° d'identification: 3 - Joint en cuivre
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox

Description du produit

Information

Les indicateurs de niveau GN 7440 sont équipés d'une visée soudée au corps par un procédé thermique. Ainsi, le verre liquide s'adapte précisément au contour du corps. Lors du refroidissement, les différents coefficients de dilatation linéaire des deux parties de la pièce génèrent une forte contrainte mécanique initiale entre le verre et le métal.

Cette contrainte initiale confère une étanchéité totale aux indicateurs de niveau et une excellente résistance aux pressions dynamiques et aux températures élevées lorsqu'ils sont utilisés avec des fluides liquides ou gazeux. De plus, l'indicateur de niveau offre un haut niveau de sécurité, car les potentiels dommages sont signalés à l'avance par de petites fissures ne provoquant pas la rupture du verre. Le joint est intégré dans un évidement radial, et ne peut donc pas être perdu ou expulsé pendant le serrage.

Les pressions de fonctionnement recommandées ne sont pas contractuelles et n'engagent aucunement la responsabilité du fabricant. Il appartient à l'utilisateur d'évaluer au cas par cas l'adéquation du produit à l'utilisation prévue. Les facteurs environnementaux peuvent modifier les valeurs spécifiées.

Spécifications

Corps
Inox AISI 316 L


Écran de contraste
Rainures incrustées dans l'indicateur de niveau


Indicateur de niveau en verre flotté

  • Métal soudé
  • Ajustage fretté

Joints

  • Caoutchouc FPM (Viton©) (n° d'identification 2)
    Résistant aux températures jusqu'à 180 °C
    (sans charge de pression)
  • Cuivre (n° d'identification 3)
    Résistant aux températures jusqu'à 300 °C
    (sans charge de pression)

RoHS

Sur demande

Joints en NBR ou EPDM

Schéma technique

3D
Masquer schéma technique
GN 7440 Indicateurs de niveau, inox AISI 316 L, métal soudé schéma

Options d'article/Tableau

Type

AAvec rainures pour réflecteur

N° d'identification

2Joint en FPM (Viton©)
3Joint en cuivre
Afficher/Masquer colonnes
d1d2d3l1l2spression de fonctionnement max
(facteur de sécurité 5)
de -20 à 120 °C
en bar
11G 3/8M 16 x 1,52287,52080
14G 1/2M 20 x 1,5268,57,52380
18G 3/4M 26 x 1,532983080
24G 1M 33 x 1,540118,53680
32G 1 1/4M 42 x 1,5501294640

Configuration et prix

Ouvrir le configurateur 3D
Verre de fenêtre d1
Filetage en pouces d2
Filetage fin d2
Type

N° d'identification


Pièce sélectionnée (Comment commander)

Total (net)
19,75
plus TVA 3,75 €
brute 23,50 €
En stock
Poids: 0,022 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 50,00 €
Tous les prix sont conformes à notre liste de prix n° 55, valable à partir du 1er septembre 2022, plus la TVA valable uniquement pour l'Allemagne.
