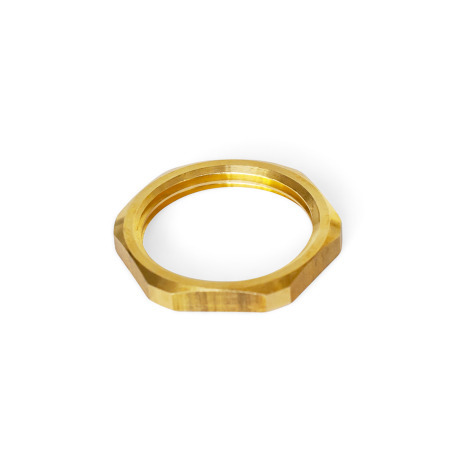

Les écrous de montage GN 7430 sont utilisés pour fixer les éléments d'aération et de ventilation, les indicateurs de niveau d'huile et les bouchons filetés. Ils sont notamment utilisés lorsque l'épaisseur de la paroi est insuffisante pour permettre l'insertion d'un filetage ou que cela doit être évité pour une fabrication plus simple.
LaitonMS
blanc
RoHS
| d1 | b | d2 | e | s |
|---|---|---|---|---|
| M 12 x 1,5 | 3 | 12 | 17,5 | 16 |
| M 14 x 1,5 | 3 | 14 | 19,5 | 18 |
| M 16 x 1,5 | 3 | 16 | 23 | 21 |
| M 20 x 1,5 | 4 | 20 | 26 | 24 |
| M 26 x 1,5 | 4 | 26 | 32,5 | 30 |
| M 27 x 1,5 | 4 | 27 | 34,5 | 32 |
| M 33 x 1,5 | 5 | 33 | 44,5 | 41 |
| M 40 x 1,5 | 5 | 40 | 50,5 | 46 |
| M 42 x 1,5 | 5 | 42 | 54,5 | 50 |
| G 1/4 | 3 | 13,2 | 17,5 | 16 |
| G 3/8 | 3 | 16,7 | 23 | 21 |
| G 1/2 | 4 | 21 | 26 | 24 |
| G 3/4 | 4 | 26,5 | 32,5 | 30 |
| G 1 | 5 | 33,3 | 44,5 | 41 |
| G 1 1/4 | 5 | 42 | 50,5 | 46 |
| G 1 1/2 | 6 | 47,9 | 61 | 55 |
| G 2 | 6 | 59,7 | 72 | 65 |
