ELESA original design

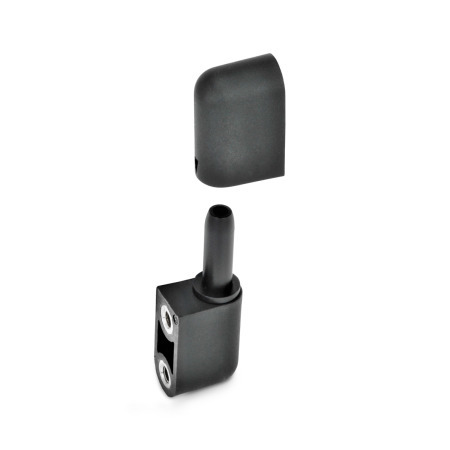

Pour les charnières GN 160, les broches formant l’axe de rotation sont décalées de 0,5 mm les unes par rapport aux autres et sont donc excentrées. Cela permet de modifier ou d’aligner la position de la porte par rapport au cadre lors de l’installation.
Plastique (Polyamide PA)
Broche
Plastique (Polyacétal POM)
Douilles filetées
Laiton, nickelé
Vis sans tête
Acier, nickelé
RoHS
| A | 2x2 alésages borgnes filetés |
| B | 2x2 goujons filetés |
| C | 2x goujons filetés (au niveau de la broche excentrique) 2x alésages borgnes filetés |
| D | 2x alésages borgnes filetés (au niveau de la broche excentrique) 2x goujons filetés |
| l1 | l2 | a | b | d1 | d2 | l3 | l4 | m | t |
|---|---|---|---|---|---|---|---|---|---|
| 28 | 64 | 2 | 14,5 | M 5 | 8 | 6 | 12 | 19 | 7,5 |
|
La section de charnière doit être fixée à l'encadrement de porte avec le support d'octogone. |
La broche excentrique peut être placée dans huit positions via l'octogone. |
||||||||||
|
|
|
Pour aligner la porte, la broche excentrique de la charnière du haut et de celle du bas peut être tournée dans la position requise |
|||||||||||
|
|
||||||||||
|
Charnière 1 : Tourner la broche dans le sens anti-horaire Charnière 2 : Tourner la broche dans le sens horaire |
Charnière 1 : Tourner la broche dans le sens horaire Charnière 2 : Tourner la broche dans le sens anti-horaire |
||||||||||
|
Porte indégondable |
Porte non indégondable |
||||||||||
|
|
||||||||||
|
La section de charnière supérieure ne peut être montée sur l'encadrement qu'après que la charnière inférieure ait été accrochée. |
