GN 160 Scharniere Kunststoff, aushängbar, justierbar

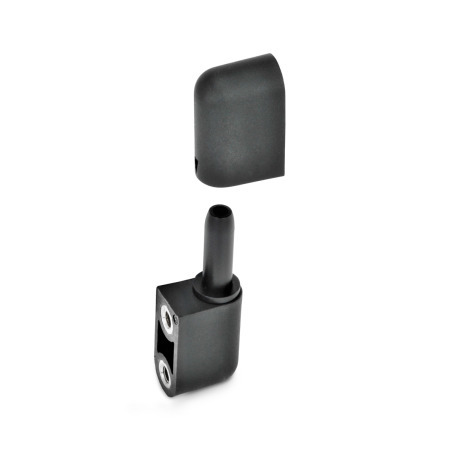

Scharniere GN 160: Kunststoff, aushängbar, justierbar
Original design
code: CFN.
Form: A - 2x2 Gewindesacklöcher
Konstruktions- und Montagehinweise Bauartenübersicht Scharniere Kunststoff-Eigenschaften Angaben zur Belastbarkeit von Kunststoff-Scharnieren

Produktbeschreibung

Scharniere GN 160 sind durch den exzentrisch angeordneten Zapfen des Scharnierstifts justierbar. Dadurch kann bei der Montage die Lage der Türe in Bezug auf den Rahmen verändert, bzw. ausgerichtet werden.

Ausführung

Scharnierflügel
Kunststoff, Polyamid (PA)

  • glasfaserverstärkt
  • Einsatztemperatur -20 °C bis +80 °C
  • schwarz, matt

Scharnierstift
Kunststoff, Polyacetal (POM)
schwarz

Gewindebuchsen bei Form B / C / D
Messing, vernickelt

Gewindestifte bei Form A / C / D
Stahl, vernickelt

RoHS

GN 160 Scharniere, Kunststoff, aushängbar, justierbar Skizze
Technische Zeichnung ausblenden
GN 160 Scharniere, Kunststoff, aushängbar, justierbar Skizze

Artikelvarianten / Tabelle

Form

A2x2 Gewindesacklöcher
B2x2 Gewindestifte
C2x Gewindestifte (am Exzenterstift) / 2x Gewindesacklöcher
D2x Gewindesacklöcher (am Exzenterstift) / 2x Gewindestifte
Spalten ein-/ausblenden
l1l2abd1d2l3l4mt
2864214,5M 58612197,5

Artikelauswahl und -konfiguration
Breite l1
Länge l2
Form




Breite l1
Länge l2
Form




Konstruktions- und Montagehinweise

Das Scharnierteil ist mit der Achtkant-Aufnahme am Türrahmen befestigen.
Den Scharnierstift zunächst so einsetzen, dass die Referenzmarkierung des Stiftes mit dem Pfeil am Scharnier übereinstimmt.

Der Exzenterstift ist über den Achtkant in acht Stellungen zu positionieren.
Je nach Position verändert sich l1: min. 27,5 / max. 28,5.
5a7c306a-c3f5-453e-9dbf-66126c61d39c 621d5bc0-3c4e-4f7e-861c-f7e909517aab

Ausrichten der Tür

Zum Ausrichten der Tür kann der Exzentersift des oberen und unteren Scharnieres in die erforderliche Position gedreht werden.
a67d2fbf-d91c-4f1e-aea2-0ef4e42556dd bca7227c-5beb-4aaa-b499-5e7dd49230ec

Scharnier 1: Scharnierstift im Gegenuhrzeigersinn drehen

Scharnier 2: Scharnierstift m Uhrzeigersinn drehen

Scharnier 1: Stift im Uhrzeigersinn drehen

Scharnier 2: Stift im Gegenuhrzeigersinn drehen

Anordnung der Scharniere

Tür aushängbar

Tür nicht aushängbar
GN 160 Skizze5 GN 160 Skizze6

Die Montage des oberen Scharnierteiles am Rahmen ist erst nach dem Einhängen des unteren Scharnieres möglich.

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
4,55 €
zzgl. ges. Mehrwertsteuer 0,86 €
brutto 5,41 €
Sofort lieferbar
ELESA Code: 426111
Beschreibung: CFN.65 B-M5
Gewicht: 0,024 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
39263000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
