ELESA original design

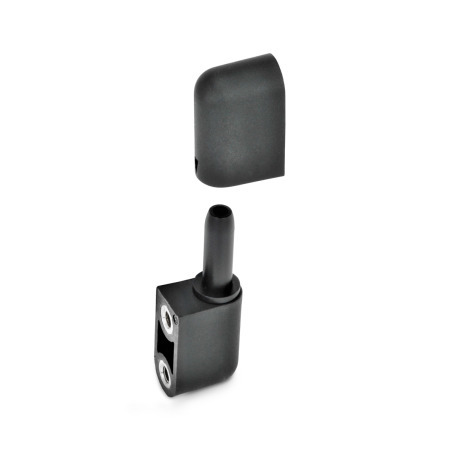

En las bisagras GN 160, las dos mitades del pasador que constituye el eje de giro están desplazadas una de la otra por 0,5 mm y, por lo tanto, son excéntricas. De este modo, la posición de la puerta puede modificarse o reajustarse en relación con el marco.
Plástico (poliamida PA)
Pasador
plástico (poliacetal POM)
Casquillos roscados
Latón, niquelado
Pasadores roscados
Acero, niquelado
RoHS
| A | 2x2 orificios ciegos roscados |
| B | 2x2 espárragos roscados |
| C | 2 espárragos roscados (en el vástago excéntrico) / 2 orificios ciegos roscados |
| D | 2 orificios ciegos roscados (en el vástago excéntrico) / 2 espárragos roscados |
| l1 | l2 | a | b | d1 | d2 | l3 | l4 | m | t |
|---|---|---|---|---|---|---|---|---|---|
| 28 | 64 | 2 | 14,5 | M 5 | 8 | 6 | 12 | 19 | 7,5 |
|
La sección de la bisagra debe fijarse al marco de la puerta en el alojamiento octogonal. |
El pasador excéntrico debe colocarse en ocho posiciones a través del octógono. |
||||||||||
|
|
|
Para alinear la puerta, el pasador excéntrico de la bisagra superior e inferior se puede girar a la posición requerida |
|||||||||||
|
|
||||||||||
|
Bisagra 1: Girar pasador en sentido antihorario Bisagra 2: Girar pasador en sentido horario |
Bisagra 1: Girar pasador en sentido horario Bisagra 2: Girar pasador en sentido antihorario |
||||||||||
|
Puerta desmontable |
Puerta no desmontable |
||||||||||
|
|
||||||||||
|
La sección de la bisagra superior se puede montar en el marco solo después de colgar la bisagra inferior. |
