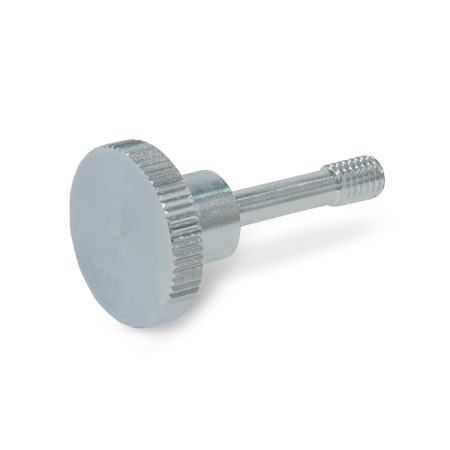

Pyälletyt ruuvit GN 464.2

Materiaali/pinta: ZB - Sinkitty, sinipassivoitu

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Ruostumaton teräs laatuluokka 1

Ruostumaton teräs laatuluokka 2

Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet

Ruuvien lujuusarvot Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Pyällettyjä ruuveja GN 464.2 käytetään esimerkiksi koneiden suojusten kiinnittämiseen. Varsi d₄ auttaa katoamisen estämisessä. Läpireiän sijasta tämä vaatii toisen kierteen d₁, jolloin potentiaalinen välysreikä d₅.

Riippuen muotoilusta ja tarvittavasta lukituspaksuudesta a₁ ... a₃ suojuksessa, tarjolla on erilaisia asennusvaihtoehtoja esitetyllä tavalla.

Tekninen eritelmä

Teräs

Ominaisuusluokka 5
Näkyvä sivu tarkkuussorvattu
Sinkitty, sinipassivoituZB

Ruostumaton teräsNI AISI 303
Matta, sinkopuhdistettu

RoHS

Sinun yhteyshenkilösi

Etsitkö Ganter-kumppania lähietäisyydeltä? Valitse maa.

d₁	l₁	a₁	a₂	a₃	d₂	d₃	d₄ -0,2	d₅	h	k	l₂	l₃

M 4	15	2..4	4...8	8...10	16	8	3,2	4,5	9,5	3,5	5	2
M 4	17	4...6	6...10	10...12	16	8	3,2	4,5	9,5	3,5	5	2
M 4	19	6...8	8...12	12...14	16	8	3,2	4,5	9,5	3,5	5	2
M 4	21	8...10	10...14	14...16	16	8	3,2	4,5	9,5	3,5	5	2
M 5	18	2,5...4	4...10,5	10,5...12	20	10	4	5,5	11,5	4	6	2,5
M 5	20	4...6	6...12	12...14	20	10	4	5,5	11,5	4	6	2,5
M 5	22	6...8	8...14	14...16	20	10	4	5,5	11,5	4	6	2,5
M 5	26	8...12	12...16	16...18	20	10	4	5,5	11,5	4	6	2,5
M 6	24	3...6	6...13	13...16	24	12	4,8	6,5	15	5	8	3
M 6	26	6...8	8...16	16...18	24	12	4,8	6,5	15	5	8	3
M 6	30	8...12	12...18	18...22	24	12	4,8	6,5	15	5	8	3
M 6	34	12...16	16...22	22...26	24	12	4,8	6,5	15	5	8	3
M 8	30	4...8	8...16	16...20	30	16	6,5	8,5	18	6	10	4
M 8	34	8...12	12...20	20...24	30	16	6,5	8,5	18	6	10	4
M 8	38	12...16	16...24	24...28	30	16	6,5	8,5	18	6	10	4
M 8	42	16...20	20...28	28...32	30	16	6,5	8,5	18	6	10	4
