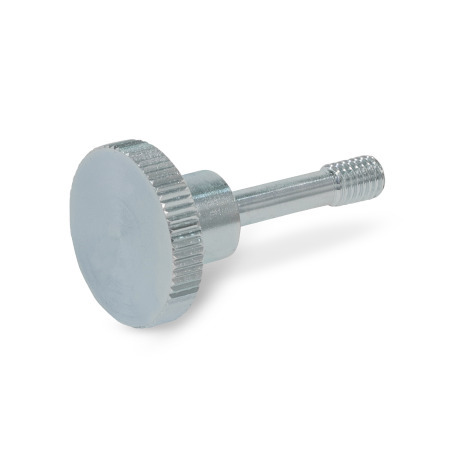

Rändelschrauben GN 464.2

Werkstoff / Oberfläche: ZB - verzinkt, blau passiviert

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Güteklasse 1, normale Qualität

Güteklasse 2, hohe Qualität

Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen

Festigkeitswerte von Schrauben Edelstahl-Eigenschaften

Produktbeschreibung

Rändelschrauben GN 464.2 befestigen z. B. Abdeckungen an Maschinen. Dabei werden sie durch den Schaft d₄ einfach verliergesichert. Anstelle einer Durchgangsbohrung wird dazu ein zweites Gewinde d₁ benötigt, ggf. mit entsprechender Freibohrung d₅.

Je nach Ausführung und Klemmstärke a₁ ... a₃ der Abdeckung kann zwischen den gezeigten Konstruktionsvarianten gewählt werden.

Ausführung

Stahl

Festigkeitsklasse 5
Sichtfläche feingedreht
verzinkt, blau passiviertZB

EdelstahlNI 1.4305
matt gestrahlt

RoHS

Ihr Ansprechpartner

Sie suchen eine Ganter-Vertretung in Ihrer Nähe?

d₁	l₁	a₁	a₂	a₃	d₂	d₃	d₄ -0,2	d₅	h	k	l₂	l₃

M 4	15	2..4	4...8	8...10	16	8	3,2	4,5	9,5	3,5	5	2
M 4	17	4...6	6...10	10...12	16	8	3,2	4,5	9,5	3,5	5	2
M 4	19	6...8	8...12	12...14	16	8	3,2	4,5	9,5	3,5	5	2
M 4	21	8...10	10...14	14...16	16	8	3,2	4,5	9,5	3,5	5	2
M 5	18	2,5...4	4...10,5	10,5...12	20	10	4	5,5	11,5	4	6	2,5
M 5	20	4...6	6...12	12...14	20	10	4	5,5	11,5	4	6	2,5
M 5	22	6...8	8...14	14...16	20	10	4	5,5	11,5	4	6	2,5
M 5	26	8...12	12...16	16...18	20	10	4	5,5	11,5	4	6	2,5
M 6	24	3...6	6...13	13...16	24	12	4,8	6,5	15	5	8	3
M 6	26	6...8	8...16	16...18	24	12	4,8	6,5	15	5	8	3
M 6	30	8...12	12...18	18...22	24	12	4,8	6,5	15	5	8	3
M 6	34	12...16	16...22	22...26	24	12	4,8	6,5	15	5	8	3
M 8	30	4...8	8...16	16...20	30	16	6,5	8,5	18	6	10	4
M 8	34	8...12	12...20	20...24	30	16	6,5	8,5	18	6	10	4
M 8	38	12...16	16...24	24...28	30	16	6,5	8,5	18	6	10	4
M 8	42	16...20	20...28	28...32	30	16	6,5	8,5	18	6	10	4
