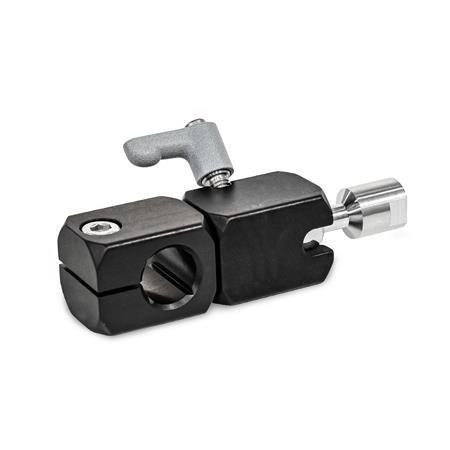

Asennuslukitsimet kääntyvällä pallonivelellä GN 487 mahdollistavat pallokärjen tarkan ja portaattoman säädön kääntöalueella. Niiden avulla on helppo kohdistaa ja säätää komponentteja, kuten skannereita, kameroita ja valaisimia.
Tehokkaan kiristysmekanismin ansiosta tarvitaan vain vähäinen momentti, jolla saavutetaan suhteellisen voimakas palloon kohdistuva puristusvoima. Liitoksen uudelleen säätöä varten lukitsin tulee vapauttaa kokonaan. Lukitusvipua (tunnistenro. 1) voi käyttää kiinnitysmekanismin helppoon käyttöön ilman työkaluja.
Jos halutaan pysyvä korkea pysäytysmomentti, pallon kosketuspinnat tulee pitää puhtaina rasvasta. Suositeltujen kiristysmomenttien ylittäminen lisää pysäytysmomenttia, mutta se voi lisätä kiinnitysmekanismin kulumista.
Runko / puristuselementti
Alumiini
Palloelementti
Alumiini, sileä pinta
Säädettävä lukitusvipu (tunnistenro. 1)
Vaarnaruuvi (tunnistenro. 2)
Ruostumaton teräs AISI 304
Kuusiokoloruuvi DIN 912 (tyyppi Q)
Ruostumaton teräs AISI 304
Vaarnaruuvi DIN 913 (tyyppi A)
Ruostumaton teräs AISI 304
RoHS
Palloelementeille saatavissa muita kierrekokoja ja tuumakierteitä (kuten kääntyville pallonivelille GN 784)
| Q | Ristikkäisreiällä |
| A | Aksiaalisella reiällä |
| W | Pultilla |
| I | Palloelementti sisäkierteellä |
| S | Palloelementti ulkokierteellä |
| 1 | Kiinnitys säädettävällä lukitusvivulla |
| 2 | Kiinnitys vaarnaruuvilla |
| d1 Tyyppi A Tyyppi Q | d2 Tyyppi W | d3 | d4 | d5 | d6 | d7 | k | l1 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B 10 | 10 | M 5 | 11 | 14 | M 5 | M 5 | 20 | 8 | 22 | 37 | 11,5 | 53 | 15,5 | 42,5 | 17 | 27,5 |
| B 12 | 12 | M 5 | 11 | 14 | M 5 | M 5 | 20 | 8 | 22 | 37 | 11,5 | 54 | 16,5 | 43,5 | 19 | 27,5 |
| B 15 | 15 | M 6 | 14 | 18 | M 6 | M 6 | 25 | 10 | 22 | 41 | 14,5 | 67,6 | 20 | 55,1 | 21 | 35,1 |
| B 16 | 16 | M 6 | 14 | 18 | M 6 | M 6 | 25 | 10 | 22 | 41 | 14,5 | 67,6 | 20 | 55,6 | 24 | 35,1 |
| B 20 | 20 | M 8 | 15 | 24 | M 6 | M 6 | 30 | 12 | 30 | 50 | 18,6 | 81 | 22 | 67 | 26 | 44 |
| d1 Tyyppi A Tyyppi Q | d2 Tyyppi W | m1 | m2 | m3 | r1 | r2 | s | A/F | t1 Min. | t2 | Suositeltu kiristysmomentti kiristykselle (tunnistenro.) Nm ≈ | Saavutettu pysäytysmomentti pallolle Nm ≈ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B 10 | 10 | 32,7 | 37,7 | 22,7 | 17,3 | 24,8 | 8 | 9 | 8 | 10 | 1.5 | 4.5 |
| B 12 | 12 | 32,7 | 38,7 | 22,7 | 17,3 | 24,8 | 10 | 9 | 8 | 12 | 1.5 | 4.5 |
| B 15 | 15 | 41,8 | 49,3 | 29,3 | 21,5 | 32,5 | 12 | 12 | 10 | 15 | 2.5 | 6.5 |
| B 16 | 16 | 41,8 | 49,8 | 29,3 | 21,5 | 32,5 | - | 12 | 10 | 16 | 2.5 | 6.5 |
| B 20 | 20 | 51,3 | 59,3 | 36,3 | 30,8 | 36,5 | 16 | 13 | 12 | 16 | 2.5 | 10 |
