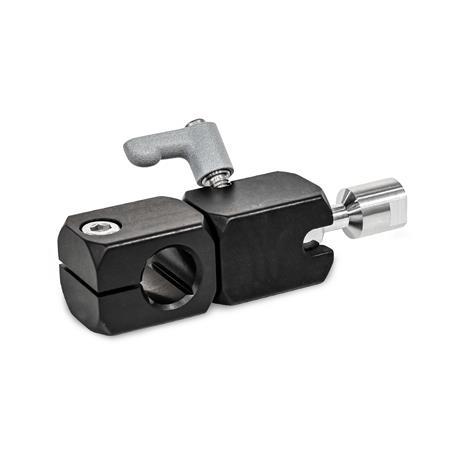

I morsetti di sostegno con snodo sferico girevole GN 487 consentono una regolazione precisa e continua del perno sferico all'interno del campo di rotazione. Questo semplifica il posizionamento e la regolazione di componenti come scanner, telecamere e apparecchi di illuminazione.
Grazie all'efficiente meccanismo di bloccaggio, sulla sfera vengono generate forze di bloccaggio relativamente elevate con coppie ridotte. Per regolare lo snodo, il serraggio deve essere completamente sbloccato. La maniglia a ripresa (n° identificativo 1) può essere utilizzata per azionare il meccanismo di serraggio senza l'ausilio di attrezzi.
Per ottenere una coppia di arresto elevata e permanente, le superfici di contatto delle sfere devono rimanere prive di grasso. Superando le coppie di serraggio consigliate la coppia di arresto aumenta, ma può aumentare anche l’usura del meccanismo di serraggio.
Corpo / elemento di bloccaggio
Alluminio
Elemento a sfera
Alluminio, finitura liscia
Maniglia a ripresa (n° identificativo 1)
Vite di pressione senza testa (n° identificativo 2)
Acciaio INOX AISI 304
Vite a testa cilindrica DIN 912 (tipo Q)
Acciaio INOX AISI 304
Vite di pressione senza testa DIN 913 (tipo A)
Acciaio INOX AISI 304
RoHS
Elementi sferici con filettature di altre dimensioni e filettatura in pollici (come per gli snodi sferici girevoli GN 784)
| Q | Con foro trasversale |
| A | Con foro assiale |
| W | Con bullone |
| I | Elemento sferico con filettatura interna |
| S | Elemento sferico con filettatura esterna |
| 1 | Serraggio con maniglia a ripresa |
| 2 | Serraggio con vite senza testa |
| d1 Tipo A Tipo Q | d2 Tipo W | d3 | d4 | d5 | d6 | d7 | k | l1 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B 10 | 10 | M 5 | 11 | 14 | M 5 | M 5 | 20 | 8 | 22 | 37 | 11,5 | 53 | 15,5 | 42,5 | 17 | 27,5 |
| B 12 | 12 | M 5 | 11 | 14 | M 5 | M 5 | 20 | 8 | 22 | 37 | 11,5 | 54 | 16,5 | 43,5 | 19 | 27,5 |
| B 15 | 15 | M 6 | 14 | 18 | M 6 | M 6 | 25 | 10 | 22 | 41 | 14,5 | 67,6 | 20 | 55,1 | 21 | 35,1 |
| B 16 | 16 | M 6 | 14 | 18 | M 6 | M 6 | 25 | 10 | 22 | 41 | 14,5 | 67,6 | 20 | 55,6 | 24 | 35,1 |
| B 20 | 20 | M 8 | 15 | 24 | M 6 | M 6 | 30 | 12 | 30 | 50 | 18,6 | 81 | 22 | 67 | 26 | 44 |
| d1 Tipo A Tipo Q | d2 Tipo W | m1 | m2 | m3 | r1 | r2 | s | A/F | t1 min. | t2 | Coppia di serraggio consigliata per il bloccaggio (n° identificativo) in Nm ≈ | Coppia di arresto risultante sulla sfera in Nm ≈ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B 10 | 10 | 32,7 | 37,7 | 22,7 | 17,3 | 24,8 | 8 | 9 | 8 | 10 | 1.5 | 4.5 |
| B 12 | 12 | 32,7 | 38,7 | 22,7 | 17,3 | 24,8 | 10 | 9 | 8 | 12 | 1.5 | 4.5 |
| B 15 | 15 | 41,8 | 49,3 | 29,3 | 21,5 | 32,5 | 12 | 12 | 10 | 15 | 2.5 | 6.5 |
| B 16 | 16 | 41,8 | 49,8 | 29,3 | 21,5 | 32,5 | - | 12 | 10 | 16 | 2.5 | 6.5 |
| B 20 | 20 | 51,3 | 59,3 | 36,3 | 30,8 | 36,5 | 16 | 13 | 12 | 16 | 2.5 | 10 |
