GN 17 Säätöjalat Ruostumaton teräs, FDA-määräysten mukainen

Valokuva

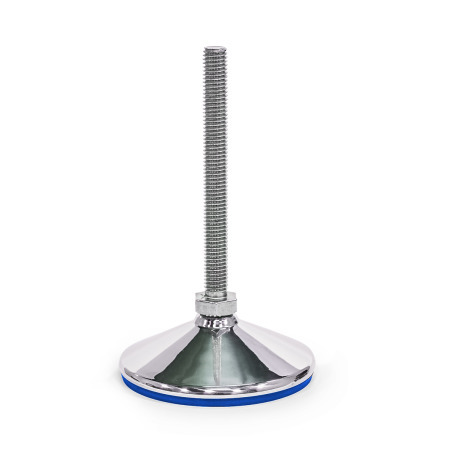

GN 17 Säätöjalat, ruostumaton teräs AISI 304 / FDA-määräysten mukainen Kierretappityyppi: S - ilman mutteria, ulkokuusio pohjassa
Kierretappityyppi: S - ilman mutteria, ulkokuusio pohjassa
GN 17 Säätöjalat, ruostumaton teräs AISI 304 / FDA-määräysten mukainen Kierretappityyppi: S - ilman mutteria, ulkokuusio pohjassa GN 17 Säätöjalat, ruostumaton teräs AISI 304 / FDA-määräysten mukainen Kierretappityyppi: SK - mutterilla, ulkokuusio pohjassa GN 17 Säätöjalat, ruostumaton teräs AISI 304 / FDA-määräysten mukainen Kierretappityyppi: T - ilman mutteria, paikka kiintoavaimelle kierteen kannassa GN 17 Säätöjalat, ruostumaton teräs AISI 304 / FDA-määräysten mukainen Kierretappityyppi: TK - mutterilla, paikka kiintoavaimelle kierteen kannassa GN 17 Säätöjalat, ruostumaton teräs AISI 304 / FDA-määräysten mukainen Kierretappityyppi: V - ilman mutteria, ulkokuusio yläosassa ja paikka kiintoavaimelle kierteen kannassa GN 17 Säätöjalat, ruostumaton teräs AISI 304 / FDA-määräysten mukainen Kierretappityyppi: VK - mutterilla, ulkokuusio yläosassa ja paikka kiintoavaimelle kierteen kannassa GN 17 Säätöjalat, ruostumaton teräs AISI 304 / FDA-määräysten mukainen Kierretappityyppi: W - säädettävällä holkilla, kierre peitetty, paikka kiintoavaimelle kierteen kannassa
Ruostumaton-teras

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

  • korroosion kestävä
  • tarkasti sopiva
  • ympäristöystävällinen
Näytä kaikki ruostumattomat terästuotteet
FDA

FDA-määräysten mukainen

Tuotteen kuvaus

Tiedot

Säätöjalat GN 17 ovat sopivia käytettäviksi aggressiivisissa ympäristöissä.

Nesteiden valumiseen tarkoitetut kaltevat pinnat ja aluslevyn pinnan korkea laatu yksinkertaistavat puhdistamista ja ehkäisevät pölyn ja lian kerääntymisen. FDA-määräysten mukainen ja vulkanoitu kumipohja tiivistää alustan asetuspintaa vasten ja mahdollistaa jalkojen käytön esimerkiksi elintarvike- tai lääketeollisuudessa.

Säätöjalat toimitetaan koottuina eikä kokoonpanoa voi purkaa.

Tekninen eritelmä

Aluslevy
Ruostumaton teräs AISI 304


Kierretappi
Ruostumaton teräs AISI 303


Kuusiomutteri ISO 4032
Ruostumaton teräs AISI 304


Kumialusta
Akryylinitriittibutadieeni-kumi (NBR)

  • Musta
  • FDA-määräysten mukainen
  • Kovuus 85±5 Shore A
  • Vulkanoitu

RoHS

Tilauksesta

Kumialusta saatavissa useissa väreissä

Tekninen piirros

3D
Piilota tekninen piirros
GN 17 Säätöjalat, ruostumaton teräs AISI 304 / FDA-määräysten mukainen luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi (aluslevy)

C3kiillotettu, vulkanoitu kumi, musta

Kierretappityyppi

Silman mutteria, ulkokuusio pohjassa
SKmutterilla, ulkokuusio pohjassa
Tilman mutteria, paikka kiintoavaimelle kierteen kannassa
TKmutterilla, paikka kiintoavaimelle kierteen kannassa
Vilman mutteria, ulkokuusio yläosassa ja paikka kiintoavaimelle kierteen kannassa
VKmutterilla, ulkokuusio yläosassa ja paikka kiintoavaimelle kierteen kannassa
Wsäädettävällä holkilla, kierre peitetty, paikka kiintoavaimelle kierteen kannassa
Näytä / piilota sarakkeet
d1d2l1
Versio
S / SK

Versio
T / TK
l2
Versio
V / VK
l3
Versio
W
60M 8405063---------------
60M 10506080100--------------
60M 126080100125--------------
60M 16----7510012515020025075100125150129154179204
80M 8405063---------------
80M 10506080100--------------
80M 126080100125--------------
80M 16----7510012515020025075100125150131156181206
80M 20----75100125150200250100125150200155180205255
80M 24----100125150200300-100150200-179229279-
100M 8405063---------------
100M 10506080100--------------
100M 126080100125--------------
100M 16----7510012515020025075100125150133158183208
100M 20----75100125150200250100125150200157182207257
100M 24----100125150200300-100150200-181231281-
120M 20----75100125150200250--------
120M 24----100125150200300---------
120M 30----100125150200300---------
Näytä / piilota sarakkeet
d1d2d3h1h2h3l4l5l6sA/F1A/F2A/F4A/F5A/F6w in °
60M 8-31-----217----32
60M 10-31-----217----32
60M 12-31-----217----32
60M 1624-37334545292-1210122032
80M 8-33-----217----26
80M 10-33-----217----26
80M 12-33-----217----26
80M 1624-39354545292-1210122026
80M 2030-39365656362-1513162426
80M 2435-41386767422-1917203026
100M 8-35-----217----22
100M 10-35-----217----22
100M 12-35-----217----22
100M 1624-41374545292-1210122022
100M 2030-41385656362-1513162422
100M 2435-43406767422-1917203022
120M 20--43----2-15---20
120M 24--46----2-19---20
120M 30--50----2-24---20

Koonti ja hinta

Avaa 3D-konfiguraattori
Alustan läpimitta d1
Kierre d2
Pituus l1 (S / SK)
Pituus l1 (T/TK)
Pituus l2 (V / VK)
Pituus l3 (W)
Tyyppi (aluslevy)

Kierretappityyppi







Valittu osa (Tilausohjeet)

Yhteensä (netto)
13,10
plus ALV 2,49 €
brutto 15,59 €
Varastossa
Paino: 0,120 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Kaikki hinnat ovat hintaluettelomme nro 55 mukaisia, voimassa alkaen 1. syyskuu 2022, plus ALV vain Saksan tapauksessa.
