GN 352 Puskurit Teräs

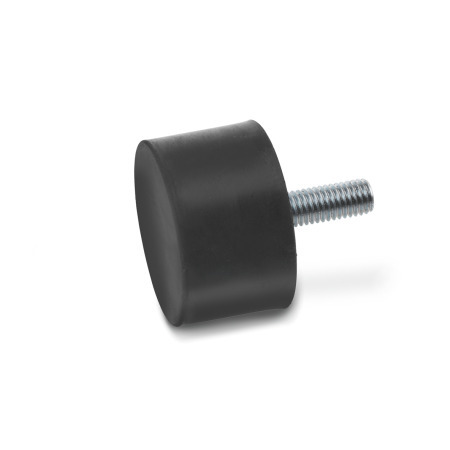

Puskurit GN 352: Teräs
Tyyppi: S - kierretapilla
Tyyppien yleiskatsaus tärinänvaimennuselementit / puskurit / kumipuskurit Tekniset ohjeet puskurit / kumipuskurit Palautumiskykyominaisuudet GN 352 / GN 452 Muovin ominaisuudet

Tuotteen kuvaus

Puskureita GN 352 käytetään lineaaristen liikkeiden päätyvasteina tai laitteiden tukielementteinä.

Ne absorboivat iskuenergiaa törmäyksissä, ehkäisevät voimakkaan tärinän aiheuttamia vahinkoja ja vähentävät iskukimpoamaa. Ne myös vähentävät melua ja haitallista tärinää.

Tekninen eritelmä

Kumi
Luonnonkumi (NR), musta

  • vulkanoitu suojalevyihin
  • Käyttölämpötila -40 °C - +80 °C
  • Kovuus Shore A ±5
    • pehmeä40
    • keskikova55
    • kova70

Suojalevyt / Kierreholkit / Kierretapit
Teräs, sinkitty, sinipassivoitu

RoHS

Tilauksesta

Kumi harmaa

GN 352 Puskurit, teräs luonnos
Piilota tekninen piirros
GN 352 Puskurit, teräs luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Esisäkierteellä
Skierretapilla
Näytä / piilota sarakkeet
d1h
Tyyppi E
Tyyppi S		d2Pituus lst
8813----813-----M 3613
101015----101520----M 4101,24
151520----10152030---M 4101,44
2015202530--81015202530-M 61826
2515202530--15202530---M 61826
3015203040--1520253040--M 82028
4020304050--2025303840--M 82328
4020-----2025354045--M 1023210
5020303540455020253035404550M 1028210
60304050---202536404560-M 1028210
7030404555--303540505570-M 1028310
752530405055-254050----M 1237312
80------304080----M 14373-
10040505560--405060----M 1641316
1255575----5575-----M 1641316

Koonti ja hinta
Ulkoläpimitta d1
Korkeus h (tyyppi E)
Korkeus h (tyyppi S)
Kierre d2
Tyyppi


Kovuus



Ulkoläpimitta d1
Korkeus h (tyyppi E)
Korkeus h (tyyppi S)
Kierre d2
Tyyppi


Kovuus



Tekniset ohjeet
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Puskurit ja kumipuskurit ovat parhaita puristusvoimien absorboimiseen. Veto-, leikkaus-, taitto- ja vääntökuormia voidaan absorboida rajoitetusti, mutta ne vaikuttavat negatiivisesti käyttöikään. Standardilehdessä tai teknisessä osiossa olevat tiedot kuormituskapasiteetista sisältävät ohjearvoja, jotka eivät ole sitovia. Näiden arvojen ylittäminen voi johtaa myös käyttöiän lyhentymiseen tai osan välittömään vikaantumiseen.

Esimerkeissä on näytetty, miten suunnitelmaa voi muuttaa epäsuotuisan kuormitustilanteen muuntamiseksi suotuisaksi järjestelyksi puristuskuormalla.

Elastomeerielementtien käyttöikä voi lyhentyä ympäristöolosuhteiden johdosta, kuten UV-säteily, rapautuminen, hiilivedyt ja kemikaalit, sekä ikääntymisen johdosta. Käyttö asianmukaisella suojauksella pidentää käyttöikää.

Rakennusesimerkkejä

Epäsuotuisa

Suotuisa
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Valittu osa (Tilausohjeet)

Yhteensä (netto)
0,54 €
plus ALV 0,10 €
brutto 0,64 €
Varastossa
Paino: 0,001 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
40169991
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
