GN 352 Amortiguadores Acero

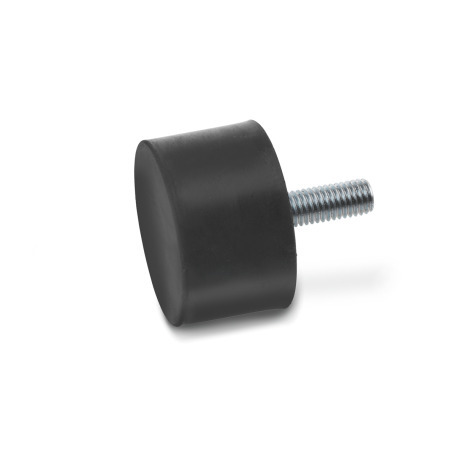

Amortiguadores GN 352: Acero
Tipo: S - con espárrago roscado
Vista general de los tipos de elementos amortiguadores de vibraciones / amortiguadores / amortiguadores de caucho Instrucciones técnicas amortiguadores / amortiguadores de caucho Características de resiliencia de GN 352 / GN 452 Características del plástico

Descripción del producto

Los amortiguadores GN 352 se utilizan como topes finales para movimientos lineales o como elementos de soporte para equipos.

Absorben la energía de impacto durante las colisiones, evitando daños debidos a las vibraciones intensas, y minimizan el rebote. También reducen el ruido y las vibraciones dañinas.

Especificación

Caucho
Caucho natural (NR), negro

  • Vulcanizado hasta la chapa de cubierta
  • Temperatura de trabajo -40 °C a +80 °C
  • Dureza Shore A±5
    • blando40
    • medio55
    • duro70

Chapa de cubierta / Casquillos roscados / Espárragos roscados
Acero, zincado, pasivado azul

RoHS

Bajo pedido

Caucho gris

GN 352 Amortiguadores, acero Esquema
Ocultar dibujo técnico
GN 352 Amortiguadores, acero Esquema

Opciones del artículo / Tabla

Tipo

Econ rosca hembra
Scon espárrago roscado
Mostrar / ocultar columnas
d1h
Tipo E
Tipo S		d2Longitud lst
8813----813-----M 3613
101015----101520----M 4101,24
151520----10152030---M 4101,44
2015202530--81015202530-M 61826
2515202530--15202530---M 61826
3015203040--1520253040--M 82028
4020304050--2025303840--M 82328
4020-----2025354045--M 1023210
5020303540455020253035404550M 1028210
60304050---202536404560-M 1028210
7030404555--303540505570-M 1028310
752530405055-254050----M 1237312
80------304080----M 14373-
10040505560--405060----M 1641316
1255575----5575-----M 1641316

Estructura y precio
Diámetro externo d1
Altura h (tipo E)
Altura h (tipo S)
Rosca d2
Tipo


Dureza



Diámetro externo d1
Altura h (tipo E)
Altura h (tipo S)
Rosca d2
Tipo


Dureza



Instrucciones técnicas
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Los amortiguadores y amortiguadores de caucho funcionan mejor absorbiendo fuerzas compresivas. Las cargas de tensión, cizalladura, flexión y torsión se pueden absorber con limitaciones, pero afectan negativamente a la vida útil. La información sobre la capacidad de carga en la hoja de datos normalizados o en la sección técnica contiene valores orientativos no vinculantes. Si se superan estos valores, también puede producirse una reducción de la vida útil o un fallo inmediato de la pieza.

Los ejemplos muestran cómo modificar un diseño para convertir situaciones de carga desfavorables en disposiciones favorables con carga compresiva.

La vida útil de los elementos de elastómero puede reducirse debido a las condiciones del entorno, tales como la radiación UV, las inclemencias meteorológicas, los hidrocarburos y las sustancias químicas, así como el envejecimiento. Una colocación y protección adecuadas aumentarán la vida útil.

Ejemplos de construcción

Desfavorable

Favorable
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
0,55 €
más IVA 0,10 €
bruto 0,65 €
Peso: 0,001 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
40169991
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 200,00 € -> 10 % descuento
desde 300,00 € -> 20 % descuento
desde 400,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Crear lista de proyectos
Guardar como favorito
Recomiende un producto

Disponibilidad de existencias

  • 1826 unidades entregables en 1-2 días
  • Para pedidos de 1827 unidades o más, póngase en contacto con nosotros para informarse sobre el plazo de entrega.
