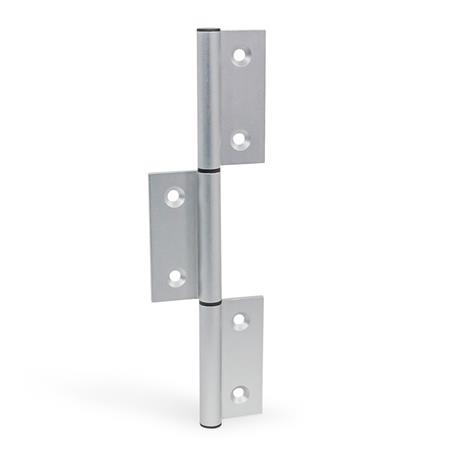

GN 2295 Saranat Alumiini, alumiiniprofiileille / paneelielementeille, kolmiosaiset, pystysuuntaan pitkänomaiset ulkolehdet

Saranat GN 2295: Alumiini, alumiiniprofiileille / paneelielementeille, kolmiosaiset, pystysuuntaan pitkänomaiset ulkolehdet
Tyyppi: A - saranan ulkolehdet
Koodi: C - upotusrei’illä
l2: 245
Lisavarusteet-profiilijarjestelmille

Tuoteperhe Lisävarusteet profiilijärjestelmille

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen
Asennustiedot Luettelo salpatyypeistä Muovin ominaisuudet Käyttöohjeet GN 2290

Tuotteen kuvaus

GN 2295 -saranat on valmistettu vedetystä alumiiniprofiilista ja niitä käytetään esimerkiksi ovissa ja kansissa.

A-tyypin saranassa ulkolehti mahdollistaa asentamisen hyvin pieniin ovirakoihin. Tyyppi I kiinnitetään ovirakoon. Asennusruuvit ovat näin ollen ulottumattomissa ja siten suojattu ilkivallalta, kun ovi on suljettu.

Saranat toimitetaan irrallisina ja ne tulee asentaa toimitukseen sisältyvien ohjeiden mukaisesti. Modulaarisen muotoilun ja saatavissa olevien lisätarvikkeiden ansiosta voidaan toteuttaa kaikki mahdolliset saranayhdistelmät (myös lyhentämällä tarvittaessa keskilehteä).

Tekninen eritelmä

Saranan lehdet
Alumiini
anodisoitu, luonnonvärinenELEL

Laakeriholkit / Suojakansit
Muovi polyamidi (PA)
grafiitin harmaa, RAL 7024

Uritettu ohjaustappi ISO 8741
Teräs
sinkitty, sinipassivoitu

RoHS

Lisävaruste

T-mutterit GN 50b
T-mutterit GN 50i
T-uramutterit GN 51b

Tilauksesta

  • muut pituudet ja reikien etäisyydet
  • muut viimeistelyt
GN 2295 Saranat, alumiini, alumiiniprofiileille / paneelielementeille, kolmiosaiset, pystysuuntaan pitkänomaiset ulkolehdet luonnos
Piilota tekninen piirros
GN 2295 Saranat, alumiini, alumiiniprofiileille / paneelielementeille, kolmiosaiset, pystysuuntaan pitkänomaiset ulkolehdet luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Asaranan ulkolehdet
Isaranan sisälehdet

Koodi

Cupotusrei’illä
Näytä / piilota sarakkeet
l1
Tyyppi A
Tyyppi I		l2d1d2l3l4l5l6m1
Tyyppi I
Tyyppi I		m2m3m4s
72862456,6148080364340,8555032,5503,5
72864156,61480250364340,8555067,51503,5
72865656,61480400364340,8555067,51503,5

Koonti ja hinta
l1 (Tyyppi A)
l1 (Tyyppi I)
l2
Tyyppi


Koodi

Pinta
anodisoitu, luonnonvärinen
Eritelmät

l1 (Tyyppi A)
l1 (Tyyppi I)
l2
Tyyppi


Koodi

Pinta
anodisoitu, luonnonvärinen

Asennustiedot
a95d5f1a-3eca-43fc-83ef-13236da6dc53

vasenkätiset / oikeakätiset saranat

Oikea- tai vasenkätiset saranat voidaan toteuttaa sen suunnan mukaan, jossa laakeriholkki työnnetään saranan lehteen.
4ab8bd66-2f7b-4f49-b481-1bd920baf9e0

Asennus

  1. Aseta laakeriholkki halutussa asennussuunnassa saranan lehteen. Työnnä sitten kauluksella varustettu ruuvi, kuten ISO 7380 ovaalikantaruuvi, laakeriholkkiin suojaamaan laakeriholkin kaulusta vahingoittumiselta, kun se lyödään sisään.
  2. Lyö laakeriholkkia sisäänpäin, kunnes noin 1 mm on jäljellä laakeriholkin
    kauluksen ja saranan lehden välillä.
  3. Poista laakeriholkista jäysteet veitsellä.
  4. Lyö laakeriholkki kokonaan sisään.
  5. Poista ruuvi.
  6. Lyö suippeneva ohjaustappi sisään laakeriholkkiin.
  7. Aseta suojakansi saranan lehden vastakkaiselle puolelle.

Työnnä toinen laakeriholkki sisään kohdissa 1-5 annettujen ohjeiden mukaan.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
25,95 €
plus ALV 4,93 €
brutto 30,88 €
Paino: 0,167 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
76169990
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 200,00 € -> 10 % alennus
alkaen 300,00 € -> 20 % alennus
alkaen 400,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Crear lista de proyectos
Tallenna suosikkina
Suosittele tuotetta

Varastotilanne

  • 282 kpl toimitettavissa 1-2 päivässä
  • Jos tilaat vähintään 283 kpl, ota meihin yhteyttä toimitusajan osalta.
