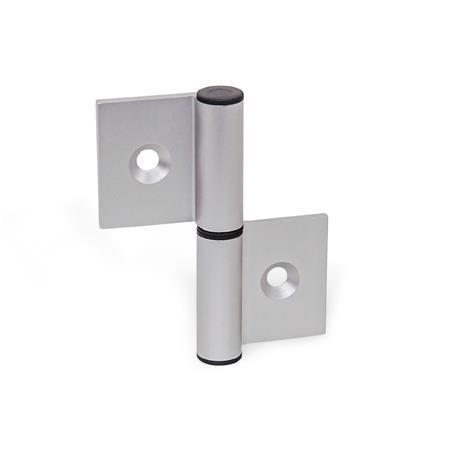

Saranat GN 2294

Tyyppi: A - saranan ulkolehdet
Koodi: C - upotusrei’illä
l₂: 82

Tuoteperhe Lisävarusteet profiilijärjestelmille

Normelemente dieser Produktfamilie sind kompatibel mit Aluprofilen des i- und b-Baukastens, sowie mit den gängigsten Aluminium-Profilsystemen anderer Hersteller. Über Nutensteine bzw. Hammerkopfschrauben oder -muttern lassen sich die Ganter-Normelemente einfach in der Nut der Profile montieren.

Alle kompatiblen Produkte anzeigen

Asennustiedot Luettelo salpatyypeistä Muovin ominaisuudet Käyttöohjeet GN 2290

Tuotteen kuvaus

GN 2294 -saranat on valmistettu vedetystä alumiiniprofiilista ja niitä käytetään esimerkiksi ovissa ja kansissa.

A-tyypin saranassa ulkolehti mahdollistaa asentamisen hyvin pieniin ovirakoihin. Tyyppi I kiinnitetään ovirakoon. Asennusruuvit ovat näin ollen ulottumattomissa ja siten suojattu ilkivallalta, kun ovi on suljettu.

Saranat toimitetaan irrallisina ja ne tulee asentaa toimitukseen sisältyvien ohjeiden mukaisesti. Modulaarisen muotoilun ja saatavissa olevien lisätarvikkeiden ansiosta voidaan toteuttaa kaikki mahdolliset saranayhdistelmät.

Tekninen eritelmä

Saranan lehdet
Alumiini
anodisoitu, luonnonvärinenEL

aakeriholkki / Suojakansi
Muovi polyamidi (PA)
grafiitin harmaa, RAL 7024

Uritettu ohjaustappi ISO 8741
Teräs
sinkitty, sinipassivoitu

RoHS

Lisävaruste

Tappisarjat GN 2290
Saranan lehdet GN 2291
T-mutterit GN 50b
T-mutterit GN 50i
T-uramutterit GN 51b

Tilauksesta

muut pituudet ja reikien etäisyydet
muut viimeistelyt

Sinun yhteyshenkilösi

Etsitkö Ganter-kumppania lähietäisyydeltä? Valitse maa.

l₁ Tyyppi A	Tyyppi I	l₂	d₁	d₂	k	l₃	l₄	l₅	m₁ Tyyppi A	Tyyppi I	m₂	m₃	m₄	s

72	86	82	6,6	14	40	40	36	43	40,8	55	42	-	-	3,5
72	86	162	6,6	14	40	80	36	43	40,8	55	-	50	32	3,5

Ganter-palvelu

Palvelutiimimme on käytettävissä maanantaista perjantaihin klo 7:30 AM ja 5:00 PM välisenä aikana:

+49 7723 6507-100 +49 7723 4659 info@ganternorm.com

Pyydä takaisinsoittoa

Ganter worldwide

Kieli

Toimituskohde

Group Websites

Ganter-palvelu

Pyydä takaisinsoittoa

Ganter-tuoteluettelo

Sinun yhteyshenkilösi

Ganter-uutiset

GN 2294 Saranat Alumiini, alumiiniprofiileille / paneelielementeille

Tuoteperhe Lisävarusteet profiilijärjestelmille

Tuotteen kuvaus

Tekninen eritelmä

Lisävaruste

Tilauksesta

Tuotevaihtoehdot / Taulukko

Tyyppi

Koodi

Koonti ja hinta

Asennustiedot

Turvallisuusohje

Valittu osa (Tilausohjeet)

Varastotilanne

CAD-data

CAD-data

Sisäänkirjautuminen

Pikakirjautuminen

Löysitkö tuotteesi?

Nämä voivat myös kiinnostaa sinua...

GN 2292

GN 2295

GN 2295

GN 2291

Sinun yhteyshenkilösi

Ganter-palvelu


							vasenkätiset / oikeakätiset saranat Oikea- tai vasenkätiset saranat voidaan toteuttaa sen suunnan mukaan, jossa laakeriholkki työnnetään saranan lehteen.
							Asentaminen oven kehyksiin Jos asennetaan ovi, joka tulee voida poistaa, oven kehykseen tulee kiinnittää kaksi samaa tyyppiä olevaa saranaa. Jos ovea ei ole tarkoitettu poistettavaksi, ovi tulee asentaa vähintään yhdellä oikeakätisellä saranalla ja vähintään yhdellä vasenkätisellä saranalla.
							Asennus Aseta laakeriholkki halutussa asennussuunnassa saranan lehteen. Työnnä sitten kauluksella varustettu ruuvi, kuten ISO 7380 ovaalikantaruuvi, laakeriholkkiin suojaamaan laakeriholkin kaulusta vahingoittumiselta, kun se lyödään sisään. Lyö laakeriholkkia sisäänpäin, kunnes noin 1 mm on jäljellä laakeriholkin kauluksen ja saranan lehden välillä. Poista laakeriholkista jäysteet veitsellä. Lyö laakeriholkki kokonaan sisään. Poista ruuvi. Lyö suippeneva ohjaustappi sisään laakeriholkkiin. Aseta suojakansi saranan lehden vastakkaiselle puolelle. Työnnä toinen laakeriholkki sisään kohdissa 1-5 annettujen ohjeiden mukaan.
