GN 1150 Salpalukot Ruostumatonta terästä, käyttöpuolella ja salvan varren puolella hygieeninen muotoilu (kokonaan hygieeninen)

Valokuva

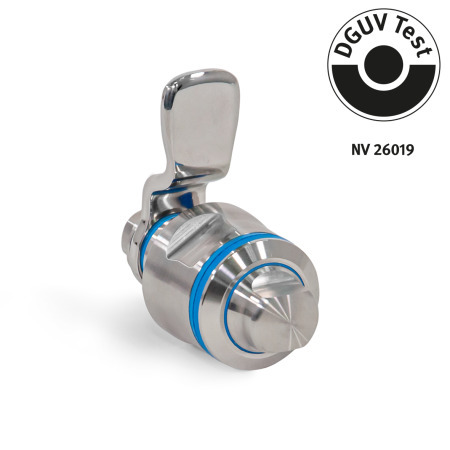

GN 1150 Salpalukot, ruostumatonta terästä, käyttöpuolella ja salvan varren puolella hygieeninen muotoilu (kokonaan hygieeninen)
Ruostumaton-teras

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

  • korroosion kestävä
  • tarkasti sopiva
  • ympäristöystävällinen
Näytä kaikki ruostumattomat terästuotteet
Hygieeninen-muotoilu

Hygieenisen muotoilun tuoteperhe

Hygieenisen muotoilun tuoteperheen standardiosat on merkitty HD-kuvakkeella. Niissä yhdistyvät korkealuokkainen pinnan laatu, tyhjien tilojen puuttuminen, syvennyksettömät ulkopinnat ja tiivistetyt pulttausalueet. FEM-laskelmiin perustuva tiivistyskonsepti varmistaa luotettavan kosketuspaineen asennuksen jälkeen.

  • sopii käytettäväksi hygieenisesti herkillä alueilla
  • nopea ja helppo puhdistaa
  • ei tyhjiä välejä toiminnallisten tiivisteiden ansiosta
  • sertifioitu EHEDG-ohjeiden mukaisesti
Näytä kaikki hygieenisen muotoilun tuotteet
FDA

FDA-määräysten mukainen

Tuotteen kuvaus

Tiedot

Salpalukot GN 1150 on suunniteltu käytettäviksi hygieenisissä tiloissa ja ne täyttävät tiukat hygieniavaatimukset (kokonaan hygieeninen) käyttöpuolella ja salvan varren puolella erityisten asennusmuttereiden sekä optimoidun salvan varren ja kuusioruuvin ansiosta. Lukitusmekanismi on suojattu useilla tiivisteillä. Lisäksi korkealaatuinen pinta (Ra < 0,8 µm) ja välyksetön asennus ehkäisevät lian tarttumisen ja helpottavat puhdistamista.

Salpalukoilla sulkeminen tapahtuu turvallisesti, kääntyy enintään 90º, jolloin salvan varsi sijoittuu lukittuun asentoon kehyksen taakse. Salvan varren kaltevat pinnat varmistavat sujuvan kohdistamisen. Salvan varsia on saatavissa eri taittokulmissa, jolloin ne kattavat salvan varren etäisyyden A välillä 22–44 mm.

Kotelossa olevien asennusreikien tulee olla suorassa kulmassa, puhdistettuina porauspurseista ja viisteettömiä. Näin varmistetaan, että tiivisterenkaat toimivat asianmukaisesti.

Tekninen eritelmä

Lukkokotelo
Ruostumaton teräs AISI 316L
Salvan varsi
Ruostumaton teräs AISI 316
Tiivisteet
Sininen, FDA-määräysten mukainen
Lämpötilankestävyys -40 ºC – +110 ºC
  • Tiivisterenkaat/O-rengas
    Eteenipropeenidieeni-kumiE
    Kovuus 85 ±5 Shore A (tiivisterenkaat)
    Kovuus 70 ±5 Shore A (O-rengas)
  • Muut tiivisteet / pyyhkimet
    TPU, kovuus 95 ±5 Shore A

Muut osat
Ruostumaton teräs AISI 316L
Kaikki liikkuvat osat on voideltu FDA-vaatimusten mukaisella erityisrasvalla
Suojausluokka IP 66

RoHS

Tekninen piirros

3D
Piilota tekninen piirros
GN 1150 Salpalukot, ruostumatonta terästä, käyttöpuolella ja salvan varren puolella hygieeninen muotoilu (kokonaan hygieeninen) luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

SWKahdella paikalla kiintoavaimelle

Tunnistenro.

VHKäyttöpuolella ja salvan varren puolella hygieeninen muotoilu (kokonaan hygieeninen)
Näytä / piilota sarakkeet
d1Salvan varren etäisyys Ab1b2d2k
min.

maks.
l1 +1 / -1l2l3 ≈s1s2A/F
302233442010131,564515,347271313

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät

d1
Tyyppi

Salvan varren etäisyys A
Tunnistenro.

Materiaali (tiivisterengas/O-rengas)

Tekniset ja kokoonpano-ohjeet

Asennusta varten mitoita oven, suojuksen tai luukun reiän läpimitta vastapuolen piirroksessa esitetyllä tavalla.

Lukkokotelo työnnetään asennusreikään etupuolelta ja kiinnitetään takapuolelta asennusmutterilla. Sen jälkeen salpa kiinnitetään kuusioruuvilla.

Sarjatuotannossa tarvittava asennusreikä tehdään ovipaneeliin yleensä lävistämällä tai laserkoneistuksella.

Asennusreiän läpimitta voidaan tehdä myös poraamalla tai jyrsimällä piirroksissa osoitetulla tavalla.

Peltilävistimiä GN 123 on myös saatavissa pienille tuotantoerille ja peltilevyille, joiden paksuus on < 2 mm.

Huomautus rakentamiseen kun d1 = 22

Huomautus rakentamiseen kun d1 = 30

Reiän etäisyys

MD1150 MT-38174-0 MD1150 MT-38311-0

Asennusreikä lävistämiseen tai laserkoneistukseen

MD1150{St:_}MT-38313 MD1150{St:_}MT-38315

Asennusreikä poraamiseen tai jyrsimiseen

MD1150{St:_}MT-38317 MD1150{St:_}MT-38319

Valittu osa (Tilausohjeet)

Yhteensä (netto)
84,76
plus ALV 16,10 €
brutto 100,86 €
Varastossa
Paino: 0,211 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 50,00 €
Kaikki hinnat ovat hintaluettelomme nro 55 mukaisia, voimassa alkaen 1. syyskuu 2022, plus ALV vain Saksan tapauksessa.
