DIN 462 Lukituslevyt akselimuttereille DIN 1804, teräs

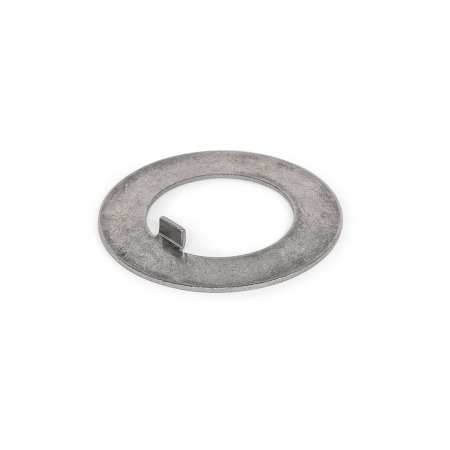

Lukituslevyt DIN 462: akselimuttereille DIN 1804, teräs

Tuotteen kuvaus

Lukituslevyt DIN 462 kiinnittävät akselimutterit DIN 1804 positiivisella kytkennällä, joka estää niiden tahattoman löystymisen tai säädön, kuten esimerkiksi silloin, kun niitä käytetään laakerin aksiaalisen välyksen asettamiseen.

Sisälevyke kohdistaa lukituslevyn uraan, joka on luotu kierrepulttiin tätä tarkoitusta varten. Akselimutterin asentamisen ja säädön jälkeen lukituslevy taivutetaan mutterin uraan osan lukitsemiseksi paikoilleen. Vääntymisestä johtuen suosittelemme vain yhtä käyttökertaa.

Tekninen eritelmä

TeräsST
Sileä pinta

RoHS

DIN 462 Lukituslevyt akselimuttereille DIN 1804, teräs luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet

d₁ H11	a H11	b₁ c11	b₂ H11	d₂ h11	h	s	t Maks.	Akselimuttereille DIN 1804

8	5,9	3	3	20	2,5	0,8	5,8	M 8 x 1
10	7,4	4	4	25	3	0,8	7,3	M 10 x 1
12	9,3	5	5	28	3	0,8	9,2	M 12 x 1,5
14	11,4	5	5	30	3	0,8	11,3	M 14 x 1,5
16	13,5	5	5	32	3	1	13,4	M 16 x 1,5
18	15,4	6	6	34	4	1	15,3	M 18 x 1,5
20	17,5	6	6	36	4	1	17,4	M 20 x 1,5
22	19,5	6	6	40	4	1	19,4	M 22 x 1,5
24	21,6	6	6	42	4	1	21,5	M 24 x 1,5
26	23,5	7	7	45	5	1	23,4	M 26 x 1,5
28	25,5	7	7	50	5	1	25,4	M 28 x 1,5
30	27,5	7	7	50	5	1,2	27,4	M 30 x 1,5
32	29,6	7	7	52	5	1,2	29,5	M 32 x 1,5
35	32,3	7	7	55	5	1,2	32,5	M 35 x 1,5
38	35,3	8	8	58	5	1,2	35,2	M 38 x 1,5
40	37,3	8	8	62	5	1,2	37,5	M 40 x 1,5
42	39,3	8	8	62	5	1,2	39,2	M 42 x 1,5
45	42,4	8	8	68	5	1,2	42,2	M 45 x 1,5
48	45,5	8	8	75	5	1,2	45,2	M 48 x 1,5
50	47,4	8	8	75	5	1,2	47,2	M 50 x 1,5
52	49,3	10	10	80	6	1,2	49,1	M 52 x 1,5
55	52,3	10	10	80	6	1,2	52,1	M 55 x 1,5
58	55,3	10	10	90	6	1,5	55,1	M 58 x 1,5
60	57,3	10	10	90	6	1,5	57,1	M 60 x 1,5
