DIN 462 Piastre di bloccaggio per controdadi scanalati DIN 1804, acciaio

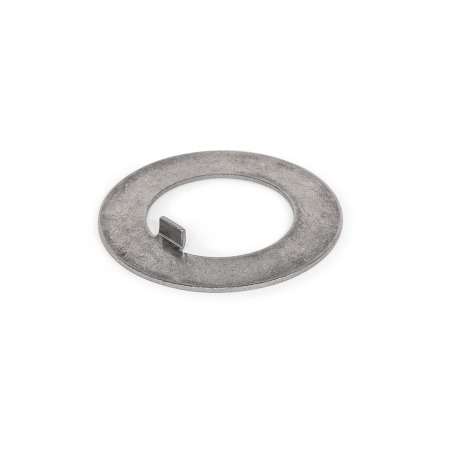

Piastre di bloccaggio DIN 462: per controdadi scanalati DIN 1804, acciaio

Tolleranze fondamentali ISO

Descrizione del prodotto

Le piastre di bloccaggio DIN 462 assicurano i controdadi scanalati DIN 1804 con un accoppiamento geometrico per impedire che si allentino o si muovano, ad esempio quando vengono utilizzati per regolare il gioco assiale di un cuscinetto.

La linguetta interna posiziona la piastra di bloccaggio in una scanalatura praticata allo scopo nel bullone filettato. Dopo aver installato e regolato il controdado scanalato, la piastra di bloccaggio si ripiega in una scanalatura del dado per assicurare i componenti nella loro sede. Data la deformazione che occorre per ottenere questo risultato, si sconsiglia il riutilizzo.

Specifiche

AcciaioST
Finitura liscia

RoHS

DIN 462 Piastre di bloccaggio, per controdadi scanalati DIN 1804, acciaio disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Mostra / Nascondi colonne

d₁ H11	a H11	b₁ c11	b₂ H11	d₂ h11	h	s	t Max	Per controdadi scanalati DIN 1804

8	5,9	3	3	20	2,5	0,8	5,8	M 8 x 1
10	7,4	4	4	25	3	0,8	7,3	M 10 x 1
12	9,3	5	5	28	3	0,8	9,2	M 12 x 1,5
14	11,4	5	5	30	3	0,8	11,3	M 14 x 1,5
16	13,5	5	5	32	3	1	13,4	M 16 x 1,5
18	15,4	6	6	34	4	1	15,3	M 18 x 1,5
20	17,5	6	6	36	4	1	17,4	M 20 x 1,5
22	19,5	6	6	40	4	1	19,4	M 22 x 1,5
24	21,6	6	6	42	4	1	21,5	M 24 x 1,5
26	23,5	7	7	45	5	1	23,4	M 26 x 1,5
28	25,5	7	7	50	5	1	25,4	M 28 x 1,5
30	27,5	7	7	50	5	1,2	27,4	M 30 x 1,5
32	29,6	7	7	52	5	1,2	29,5	M 32 x 1,5
35	32,3	7	7	55	5	1,2	32,5	M 35 x 1,5
38	35,3	8	8	58	5	1,2	35,2	M 38 x 1,5
40	37,3	8	8	62	5	1,2	37,5	M 40 x 1,5
42	39,3	8	8	62	5	1,2	39,2	M 42 x 1,5
45	42,4	8	8	68	5	1,2	42,2	M 45 x 1,5
48	45,5	8	8	75	5	1,2	45,2	M 48 x 1,5
50	47,4	8	8	75	5	1,2	47,2	M 50 x 1,5
52	49,3	10	10	80	6	1,2	49,1	M 52 x 1,5
55	52,3	10	10	80	6	1,2	52,1	M 55 x 1,5
58	55,3	10	10	90	6	1,5	55,1	M 58 x 1,5
60	57,3	10	10	90	6	1,5	57,1	M 60 x 1,5
