Indeksitapit GN 717

Tyyppi: D - vetosilmukalla, ilman lukitusmutteria
Materiaali: NI - Ruostumaton teräs

Tuoteperhe Ruostumaton teräs laatuluokka 1

Ganterin tuotevalikoimassa on suuri määrä korkealaatuisia, ruostumattomasta teräksestä valmistettuja standardiosia. Niiden erinomaisten materiaaliominaisuuksien ansiosta niitä käytetään laajasti eri teollisuudenaloilla. Erityisen hyvä korroosion- ja ruosteenkestävyys edistää koneiden ja laitteiden arvon säilymistä ja pitkäikäisyyttä.

Helpompaa valinnan tekoa varten Ganterin käyttämät ruostumattomat teräkset on jaettu laatuluokkiin:

Ruostumaton teräs laatuluokka 1

Ruostumaton teräs laatuluokka 2

Ruostumaton teräs laatuluokka 4

Näytä yksityiskohtaiset tiedot ruostumattoman teräksen laatuluokista

Näytä kaikki ruostumattomasta teräksestä valmistetut tuotteet

Luettelo indeksitappityypeistä Kuormitusluokitustiedot Metrinen ISO-taajakierre DIN 13 Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

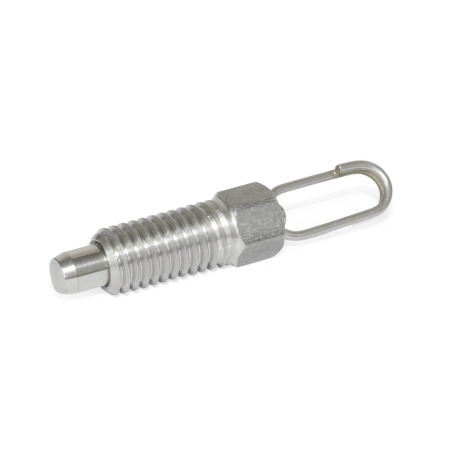

GN 717 -indeksitapit ovat tyypillisesti pienikokoisia. Näitä indeksitappeja voi käyttää yleisesti, sillä niillä voidaan ehkäistä vastaavien indeksointireikien yhdensuuntaisuus- ja kohdistusvirheet.

Vetorenkaalla varustettu tyyppi A voidaan aktivoida sormella vetämällä vaikeasti saavutettavissa paikoissa. Jos indeksitapit tulee asentaa paikkoihin, joissa niihin ei pääse käsiksi, voi käyttää tyyppiä D vetosilmukalla, joka voidaan aktivoida etätoimintona. Tämä on mahdollista esimerkiksi kiinnitysvaijerilla GN 111.2.

Asentamisen aikana taulukossa esitettyjä enimmäiskiristysmomentteja ei saa ylittää lukitusmutteria kiinnitettäessä.

Tekninen eritelmä

Ohjain
Ruostumaton teräsNI 1.4305

Jousitappi
Ruostumaton teräs AISI 303

Nostorengas / silmukka
Ruostumaton teräs AISI 301

Jousi
Ruostumaton teräs AISI 301

Kuusiomutteri ISO 4035 / ISO 8675
Ruostumaton teräs

RoHS

Lisävaruste

GN 909.5 Ruostumaton teräs - Matalat kuusiomutterit
GN 412.3 Kohdistusholkit
GN 412.1 Asennuslohkot
