GN 9534 Indicadores de posición Plástico, contador mecánico, para actuadores lineales perfilados configurables

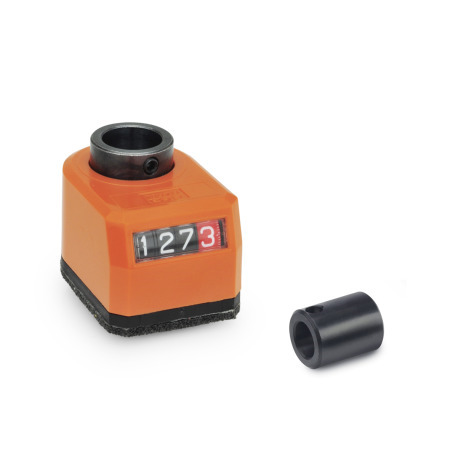

Indicadores de posición GN 9534: Plástico, contador mecánico, para actuadores lineales perfilados configurables
Original design DD51 / DD52R
Posición de montaje: R - oblicua, abajo
Color: O - naranja, RAL 2004, brillante
Clase-de-calidad-1-del-acero-Inoxidable

Familia de productos Clase de calidad 1 del acero Inoxidable

La gama de productos Ganter incluye un gran número de piezas estándar hechas de aceros inoxidables de alta calidad resistentes a la corrosión. Gracias a sus excelentes propiedades, estos materiales se utilizan en una amplia variedad de sectores industriales. Su resistencia a la corrosión y a la oxidación, en particular, contribuyen a la estabilidad del valor y longevidad de las máquinas y equipos.

Para una diferenciación más sencilla, los aceros inoxidables utilizados por Ganter se dividen en clases de calidad del acero inoxidable:

Edelstahl Güteklasse 1 Clase de calidad 1 del acero Inoxidable

Edelstahl Güteklasse 2 Clase de calidad 2 del acero Inoxidable

Edelstahl Güteklasse 4 Clase de calidad 4 del acero Inoxidable

Mostrar información detallada sobre las clases de calidad del acero inoxidable

Mostrar todos los artículos de la categoría Acero inoxidable
Tolerancias fundamentales ISO Características del plástico Características del acero inoxidable

Descripción del producto

Los indicadores de posición GN 9534 están diseñados para fijarlos a actuadores lineales perfilados configurables. Se montan en el perno del husillo del actuador lineal mediante un casquillo adaptador y un prisionero. El contador de impulsión directa con pantalla de posición digital debe estar ajustado al paso del husillo roscado.

La carcasa está soldada por ultrasonidos, lo que la hace especialmente robusta, ligera y compacta. La junta de goma espuma evita la transmisión de vibraciones al contador y sirve como elemento de estanqueidad.

Especificación

Eje hueco

  • AceroS, pavonado
  • Acero inoxidableN AISI 303
  • Sellado con junta tórica

Casquillo
Plástico, poliamida (PA)

  • naranja, RAL 2004, brillanteOO
  • gris, RAL 7035, brillanteGG
  • Temperatura de trabajo 0 °C a +80 °C
  • resistente a aceites y disolventes

Visor
Plástico, poliamida (PA-T), transparente

Contador

  • Dígitos blancos
  • Posiciones enteras destacadas en negro
  • Posiciones decimales destacadas en rojo
    con escala adicional

Casquillo adaptador

  • Acero, pavonado para S
  • Acero inoxidable AISI 304 para N

Pasador roscado DIN 916

  • Acero, pavonado para S
  • Acero inoxidable para N

RoHS

GN 9534 Indicadores de posición, plástico, contador mecánico, para actuadores lineales perfilados configurables Esquema
Ocultar dibujo técnico
GN 9534 Indicadores de posición, plástico, contador mecánico, para actuadores lineales perfilados configurables Esquema

Opciones del artículo / Tabla

Tipo

RNúmeros ascendentes en sentido horario
LNúmeros ascendentes en sentido antihorario

Instalación (vista frontal)

Noblicua, arriba
Roblicua, abajo
Mostrar / ocultar columnas
s
Actuador lineal		p
Paso del husillo
Actuador lineal
Contador		bd2 H7d3l1l2l3m1m2m3PrisioneroMáx.
revoluciones por minuto
301,5001.53382033265,530,516,522M 41500
303003.03382033265,530,516,522M 41500
5020002.04812293730643,52330M 5625
5040004.04812293730643,52330M 5625

Estructura y precio
Actuador lineal s
Paso del husillo p
Tipo


Material


Posición de montaje


Color
gris
naranja
Especificaciones

Actuador lineal s
Paso del husillo p
Tipo


Material


Posición de montaje


Color
gris
naranja

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
54,06 €
más IVA 10,27 €
bruto 64,33 €
Peso: 0,059 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
90318080
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 200,00 € -> 10 % descuento
desde 300,00 € -> 20 % descuento
desde 400,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Crear lista de proyectos
Guardar como favorito
Recomiende un producto

Disponibilidad de existencias

  • 20 unidades entregables en 1-2 días
  • Para pedidos de 21 unidades o más, póngase en contacto con nosotros para informarse sobre el plazo de entrega.
