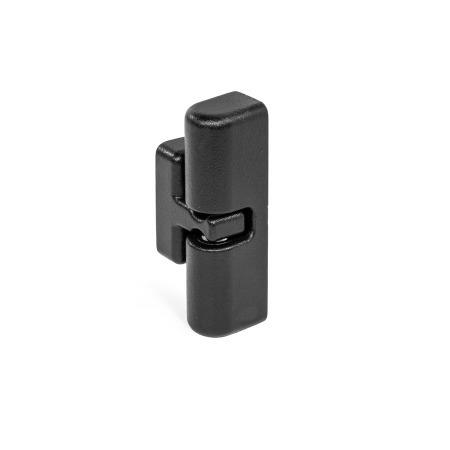

Cierres de muelle con bolas GN 4490

Tipo carcasa de la bolas: A1 - con orificios avellanados, fuerza de apriete normal
Tipo elemento de retención: AG - con orificios avellanados, recto
Acabado: SW - negro, RAL 9005, acabado texturado

Accesorios para sistemas de perfilería

Las piezas estándar de esta familia de productos son compatibles con los sistemas de perfiles de aluminio más comunes. Mediante el uso de kits de montaje compatibles, las piezas estándar de Ganter se conectan de forma sencilla y económica a los perfiles, lo que permite ahorrar tiempo en pedidos de componentes individuales.

compatibles con los sistemas de perfiles comunes
para ranuras con una anchura de 6, 8 y 10 mm
para perfiles de 30, 40 y 45 mm

Mostrar todos los productos compatibles

Características del plástico Características del acero inoxidable

Descripción del producto

Los cierres de muelle con bolas GN 4490 se usan, por ejemplo, para mantener cerradas trampillas y puertas que deben abrirse y cerrarse con frecuencia y fácilmente.

Los cierres de muelle con bolas constan de un zócalo para bolas y un elemento de retención que se engrana en el zócalo desde la parte lateral o anterior.

Dependiendo de la situación de instalación, puede ser necesario usar placas de montaje GN 4490.1 (ver ejemplos de aplicación). Los orificios ranurados facilitan el posicionamiento. Dependiendo del ancho de la ranura, puede ser necesario usar placas de montaje GN 4490.2 al fijar los dispositivos de montaje en los perfiles de aluminio.

Especificación

Carcasa de las bolas / Elemento de retención
ZamacZD
con revestimiento de plástico
negro, RAL 9005, acabado texturadoSW
plateado, RAL 9006, acabado texturadoSR

Esfera
Acero inoxidable AISI 420C

Muelle
Acero inoxidable AISI 301

Guía de la bola
Plástico (POM poliacetal)

RoHS

Accesorio

Placas de montaje GN 4490.1 (for Ball Housings)
Placas de montaje GN 4490.2 (for Retaining Elements)

Bajo pedido

Otros colores

Su persona de contacto

¿Busca un socio de Ganter próximo a su localidad? Seleccione su país.

l₁	a₁	a₂ Tipo elemento de retención AG	BG	a₃ Tipo elemento de retención AG	BG	b₁	b₂	b₃	d₁	d₂

38	7,5	7,5	11	15	18,5	8	7	4,3	3,4	M 3
50	9,5	10,5	15	20	24,5	12	10	6,5	4,4	M 4
68	11	12	16,5	23	27,5	14,5	11	9,5	4,4	M 4
80	13	14	20	27	33	16,5	13	11	5,4	M 5

l₁	l₂ Tipo elemento de retención AG	BG	m₁	m₂	s₁	s₂	s₃ Tipo elemento de etención AGr	BG	t	Fuerza de retención F_H in N ≈ Tipo carcasa de las bolas A1 / B1	A2 / B2

38	21	18	30	12	4	11,5	2,5	6	6	25	35
50	30	26	40	17	5	15,5	3,5	8	9	40	70
68	32,5	28	55	20	5	18,5	3,5	8	12	75	100
80	40	37,5	65	25	6	21,5	4	10	15	125	150

Servicio de Ganter

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:30 AM – 5:00 PM

+49 7723 6507-100 +49 7723 4659 info@ganternorm.com

Solicite que le devuelvan la llamada

A1	con orificios avellanados, fuerza de apriete normal
A2	con orificios avellanados, fuerza de apriete elevada
B1	con rosca interior, fuerza de apriete normal
B2	con rosca interior, fuerza de apriete elevada

AG	con orificios avellanados, recto
BG	con rosca interior, recto
