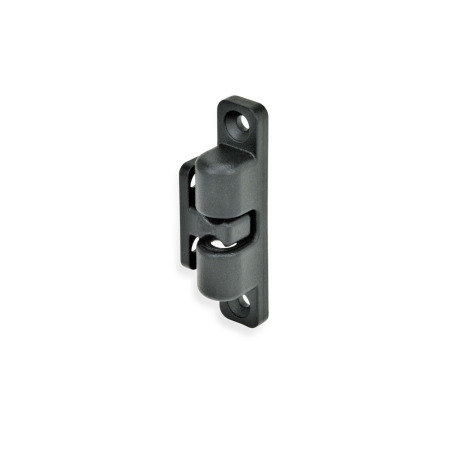

Loquets à billes GN 4490

Type logement de bille: A1 - avec trous fraisés, force de serrage normale
Type élément de retenue: AG - avec trous fraisés, droit
Finition: SW - noir, RAL 9005, finition texturée

Accessoires pour systèmes de profilés

Les pièces standard de cette gamme de produits sont compatibles avec la plupart des systèmes de profilés en aluminium courants. En utilisant des ensembles assortis, les éléments standard Ganter s'associent facilement et économiquement aux profiles, sans nécessiter l'ajout fastidieux de pièces individuelles dans la commande.

compatibles avec les systèmes de profilés courants
pour des largeurs de rainure de 6, 8 et 10 mm
pour les profilés de 30, 40 et 45 mm

Montrer tous les produits compatibles

Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les loquets à billes GN 4490 sont notamment utilisés pour maintenir des volets/portes devant être ouverts/fermés fréquemment et facilement en position fermée.

Les loquets à billes comportent un logement accueillant les billes et un élément de retenue qui s'enclenche dans le logement soit par le côté, soit par l'avant.

Suivant le type d'installation, il peut être nécessaire d'utiliser des platines de montage GN 4490.1 (voir les exemples d'application). Les trous oblongs facilitent le positionnement. Suivant la largeur de la rainure, il peut être nécessaire d'utiliser des platines de montage GN 4490.2 pour fixer les éléments de support sur des profilés en aluminium.

Spécifications

Logement de bille / Elément de retenue
Zinc moulé sous pressionZD
plastifié
noir, RAL 9005, finition texturéeSW
argenté, RAL 9006, finition texturéeSR

Bille
Inox AISI 420C

Ressort
Inox AISI 301

Guide-bille
Plastique, Polyacétal (POM)

RoHS

Accessoire

Kits de montage GN 4490.1 (for Ball Housings)
Kits de montage GN 4490.2 (for Retaining Elements)

Sur demande

Autres couleurs

Votre contact

Vous recherchez un partenaire Ganter à proximité ? Veuillez sélectionner le pays.

l₁	a₁	a₂ Type élément de retenue AG	BG	a₃ Type élément de retenue AG	BG	b₁	b₂	b₃	d₁	d₂

38	7,5	7,5	11	15	18,5	8	7	4,3	3,4	M 3
50	9,5	10,5	15	20	24,5	12	10	6,5	4,4	M 4
68	11	12	16,5	23	27,5	14,5	11	9,5	4,4	M 4
80	13	14	20	27	33	16,5	13	11	5,4	M 5

l₁	l₂ Type élément de retenue AG	BG	m₁	m₂	s₁	s₂	s₃ Type élément de retenue AG	BG	t	Force de maintien F_H en N Type logement de bille A1 / B1	A2 / B2

38	21	18	30	12	4	11,5	2,5	6	6	25	35
50	30	26	40	17	5	15,5	3,5	8	9	40	70
68	32,5	28	55	20	5	18,5	3,5	8	12	75	100
80	40	37,5	65	25	6	21,5	4	10	15	125	150

Service Ganter

Notre équipe de service est disponible du lundi au vendredi de 07:30 à 17:00

+49 7723 6507-100 +49 7723 4659 info@ganternorm.com

Demande de prise de contact téléphonique

A1	avec trous fraisés, force de serrage normale
A2	avec trous fraisés, force de serrage accrue
B1	avec filetage intérieur, force de serrage normale
B2	avec filetage interne, force de serrage accrue
