GN 21 Patas de nivelación Acero inoxidable, con placa base torneada, sin orificios de montaje

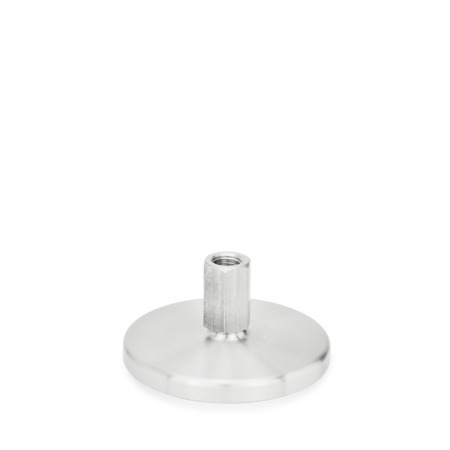

Patas de nivelación GN 21: Acero inoxidable, con placa base torneada, sin orificios de montaje

Tipo (peana): D0 - torneado fino, sin base de caucho
Versión del tornillo: X - hexágono externo, rosca hembra

Familia de productos Clase de calidad 1 del acero Inoxidable

La gama de productos Ganter incluye un gran número de piezas estándar hechas de aceros inoxidables de alta calidad resistentes a la corrosión. Gracias a sus excelentes propiedades, estos materiales se utilizan en una amplia variedad de sectores industriales. Su resistencia a la corrosión y a la oxidación, en particular, contribuyen a la estabilidad del valor y longevidad de las máquinas y equipos.

Para una diferenciación más sencilla, los aceros inoxidables utilizados por Ganter se dividen en clases de calidad del acero inoxidable:

Clase de calidad 1 del acero Inoxidable

Clase de calidad 2 del acero Inoxidable

Clase de calidad 4 del acero Inoxidable

Mostrar información detallada sobre las clases de calidad del acero inoxidable

Mostrar todos los artículos de la categoría Acero inoxidable

Características del plástico Características del acero inoxidable

Descripción del producto

Las patas de nivelación GN 21 se entregan montadas y no son desmontables.

Especificación

Peana
Acero inoxidable AISI 304

Vástago roscado
Acero inoxidable AISI 303

Tuerca hexagonal ISO 4032
Acero inoxidable AISI 304

Base de caucho, engastada
NBR (Perbunan®), 70 Shore A

RoHS

GN 21 Patas de nivelación, acero inoxidable Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo (peana)

D0	torneado fino, sin base de caucho
D1	torneado fino, con base de caucho, engastada, negra

Versión del tornillo

S	sin tuerca, hexágono externo en la parte inferior
SK	con tuerca, hexágono externo en la parte inferior
T	sin tuerca, cara para llave de apriete en la parte inferior
TK	con tuerca, cara para llave de apriete en la parte inferior
U	sin tuerca, hexágono interior en la parte superior, cara para llave de apriete en la parte inferior
UK	con tuerca, hexágono interior en la parte superior, cara para llave de apriete en la parte inferior
V	sin tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior
VK	con tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior
W	Con manguito ajustable, rosca cubierta, cara para llave de apriete en la parte inferior
X	hexágono externo, rosca hembra

Mostrar / ocultar columnas

d₁	d₂	l₁ Versión S / SK				Versión T / TK y U / UK						l₂ Versión V / VK				l₃ ≈ Versión W				l₇ Versión X	h₁	h₂

80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	34	8,5	2
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	37	8,5	2
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	8,5	2
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	118	143	168	193	46	8,5	2
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	143	168	193	243	54	8,5	2
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	168	218	268	-	-	8,5	2
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	35	9	3
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	9	3
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	9	3
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	119	144	169	194	47	9	3
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	144	169	194	244	55	9	3
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	169	219	269	-	-	9	3
120	M 20	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	59	12	3,5
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3,5
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3,5

Mostrar / ocultar columnas

d₁	d₂	d₃	h₃	h₄	h₅	l₄	l₅	l₆	A/F1	A/F2	A/F3	A/F4	A/F5	A/F6	A/F7	t

80	M 8	-	19,5	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	19,5	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	19,5	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	25,5	21,5	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	27	23	56	56	36	-	15	10	13	16	24	27	20
80	M 24	35	-	30,5	26	67	67	42	-	19	12	17	20	30	-	-
100	M 8	-	20,5	-	-	-	-	-	17	-	-	-	-	-	14	8
100	M 10	-	20,5	-	-	-	-	-	17	-	-	-	-	-	14	10
100	M 12	-	20,5	-	-	-	-	-	17	-	-	-	-	-	17	12
100	M 16	24	-	26,5	22,5	45	45	32	-	12	8	10	12	20	22	16
100	M 20	30	-	28	24	56	56	40	-	15	10	13	16	24	27	20
100	M 24	35	-	31,5	27	67	67	48	-	19	12	17	20	30	-	-
120	M 20	-	-	32	-	-	-	-	-	15	10	-	-	-	27	20
120	M 24	-	-	35,5	-	-	-	-	-	19	12	-	-	-	-	-
120	M 30	-	-	39,5	-	-	-	-	-	24	12	-	-	-	-	-

Mostrar / ocultar columnas

d₁	d₂	Capacidad de carga en kN Versión S / SK	Versión T / TK Versión U / UK	Versión V / VK	Versión W	Versión X

80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-
