DIN 6319 Arandelas esféricas / zócalos esféricos Acero

Arandelas esféricas / zócalos esféricos DIN 6319: Acero

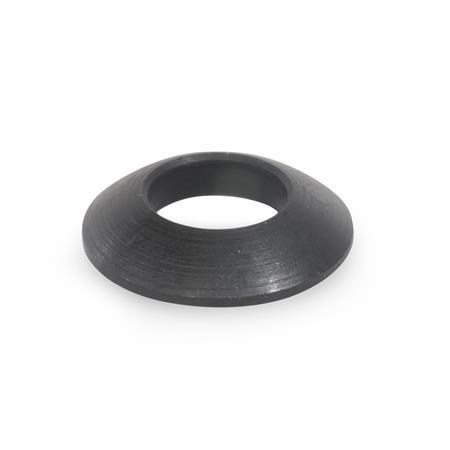

Tipo: C - arandela esférica
Ficha técnica DIN 6319 Imprimir esta página Tolerancias fundamentales ISO

Descripción del producto

Las arandelas esféricas / zócalos esféricos DIN 6319 se utilizan para sujetar en superficies no paralelas.

Los zócalos esféricos, tipo G, se usan principalmente en orificios alargados.

Cuando se utilizan tuercas hexagonales con asiento esférico DIN 6330 tipo B, la arandela esférica no es necesaria.

Especificación

Arandela esférica / zócalo esférico

  • Acero cementado para tipo C / D
    • Cementado por todos lados
    • profundidad 0,2 a 0,4 mm
    • Dureza (550 +100) HV 10
    • pavonado químicamente
  • Acero tratado térmicamente para tipo G
    • revenido
    • Dureza (350 +80) HV 30
    • pavonado químicamente

RoHS

Bajo pedido

  • Arandelas esféricas no templados
  • Zócalos esféricos no templados
DIN 6319 Arandelas esféricas / zócalos esféricos, acero Esquema
Ocultar dibujo técnico
DIN 6319 Arandelas esféricas / zócalos esféricos, acero Esquema

Opciones del artículo / Tabla

Tipo

Carandela esférica
DZócalo esférico con d3 = d2
GZócalo esférico con d4 > d2
Mostrar / ocultar columnas
d1 H13
Tipo C
Tipo D
Tipo G		d2d3d4d5d6
para
tornillo		h1h2h3h4h5 ≈h6 ≈rmáx. fuerza estática
transferible del perno en kN
6,47,17,112121711M 60,72,32,844,25,499
8,49,69,617172414,5M 80,63,23,555,67,11217
10,5121221213018,5M 100,844,256,57,31526
1314,214,224243620M 121,14,656891738
1516,516,528284024,8M 141,255,668,59,52253
17191930304426M 161,35,36,279,610,42273
2123,223,236365031M 2026,37,5811,712,227117
25282844446037M 242,48,29,51015,215,732168
31353556566849M 303,611,2121219,219,741269
3742-6868-60M 364,61415-23,5-50394
4349-7878-70M 426,51718-29-58542
5056-9292-82M 4882122-35,5-67714

Estructura y precio
Diámetro del orificio d1 (Tipo C)
Diámetro del orificio d1 (Tipo D)
Diámetro del orificio d1 (Tipo G)
Tipo



Especificaciones


Diámetro del orificio d1 (Tipo C)
Diámetro del orificio d1 (Tipo D)
Diámetro del orificio d1 (Tipo G)
Tipo



Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
0,27 €
más IVA 0,05 €
bruto 0,32 €
En stock
Peso: 0,001 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73182200
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
