DIN 6319 Rondelle sferiche / rondelle bombate Acciaio

Rondelle sferiche / rondelle bombate DIN 6319: Acciaio

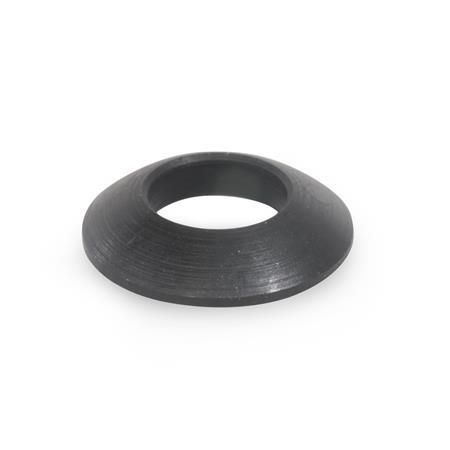

Tipo: C - Rondella a sede sferica

Descrizione del prodotto

Le rondelle sferiche / rondelle bombate DIN 6319 sono utilizzate per il bloccaggio su superfici non parallele tra loro.

Le rondelle bombate del tipo G con diametro esterno maggiorato vengono utilizzate principalmente su fori allungati.

Quando si utilizzano dadi esagonali con sede sferica DIN 6330 tipo B, la rondella sferica è superflua.

Specifiche

Rondella sferiche / rondella bombate

  • Acciaio da cementazione per tipo C / D
    • Cementato
    • Profondità totale da 0,2 a 0,4 mm
    • Durezza (550 +100) HV 10
    • Brunito chimicamente
  • Acciaio trattato termicamente per tipo G
    • rinvenuto
    • Durezza (350 +80) HV 30
    • Brunito chimicamente

RoHS

Su richiesta

  • Rondelle sferiche non temprate
  • Rondelle bombate non temprate
DIN 6319 Rondelle sferiche / rondelle bombate, acciaio disegno
Nascondi disegno tecnico
DIN 6319 Rondelle sferiche / rondelle bombate, acciaio disegno

Opzioni articolo / Tabella

Tipo

CRondella a sede sferica
DRondella bombata con d3 = d2
GRondella bombata con d4 > d2
Mostra / Nascondi colonne
d1 H13
Tipo C
Tipo D
Tipo G		d2d3d4d5d6
per
vite		h1h2h3h4h5 ≈h6 ≈rForza statica max.
trasferibile della vite in kN
6,47,17,112121711M 60,72,32,844,25,499
8,49,69,617172414,5M 80,63,23,555,67,11217
10,5121221213018,5M 100,844,256,57,31526
1314,214,224243620M 121,14,656891738
1516,516,528284024,8M 141,255,668,59,52253
17191930304426M 161,35,36,279,610,42273
2123,223,236365031M 2026,37,5811,712,227117
25282844446037M 242,48,29,51015,215,732168
31353556566849M 303,611,2121219,219,741269
3742-6868-60M 364,61415-23,5-50394
4349-7878-70M 426,51718-29-58542
5056-9292-82M 4882122-35,5-67714

Selezione e configurazione articolo
Diametro foro alesato d1 (Tipo C)
Diametro foro alesato d1 (Tipo D)
Diametro foro alesato d1 (Tipo G)
Tipo



Specifiche


Diametro foro alesato d1 (Tipo C)
Diametro foro alesato d1 (Tipo D)
Diametro foro alesato d1 (Tipo G)
Tipo



Parte selezionata (Come ordinare)

Totale (netto)
0,27 €
più IVA 0,05 €
lordo 0,32 €
In magazzino
Peso: 0,001 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
73182200
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
