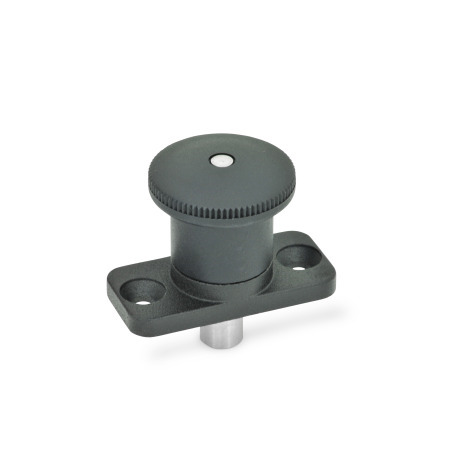

Los minipernos de retención GN 822.8 se caracterizan por sus pequeñas dimensiones. Se montan mediante tornillos avellanados.
Los minipernos de retención constituyen una alternativa asequible a los pernos de retención GN 608 y GN 608.1.
En el tipo C, el pomo se puede girar 30° después de retraer el pasador, reteniéndolo en el estado "retraído" mediante el bloqueo de posición.
Guía
Zamac
con revestimiento de plástico
negro, acabado texturado
Pasador del perno
Acero inoxidable AISI 303
Muelle
Acero inoxidable AISI 301
Pomo
Plástico (poliamida PA)
RoHS
con pomo rojo
| B | sin bloqueo de posición |
| C | con bloqueo de posición |
| d1 Pasador h9 Orificio +0,03/+0,08 | l1 | b1 | b2 | d2 -0,15 | d3 | d4 | k | l2 | l3 | l4 | l5 Carrera | Carga del muelle en N ≈ inicial | final |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 10 | 35 | 15 | 8 | 21 | 4,3 | 25 | 20,5 | 2 | 4 | 5 | 4 | 12 |
| 5 | 6 | 12 | 40 | 18 | 10 | 25 | 4,3 | 30 | 25,5 | 2,5 | 4 | 6 | 6 | 16 |
| 6 | 6 | 12 | 40 | 18 | 10 | 25 | 4,3 | 30 | 25,5 | 2,5 | 4 | 6 | 6 | 16 |
| 8 | 10 | 20 | 50 | 23 | 14 | 33 | 5,3 | 38 | 35 | 2,5 | 5 | 10 | 11 | 35 |
| 10 | 10 | 20 | 50 | 23 | 14 | 33 | 5,3 | 38 | 35 | 2,5 | 5 | 10 | 11 | 35 |
