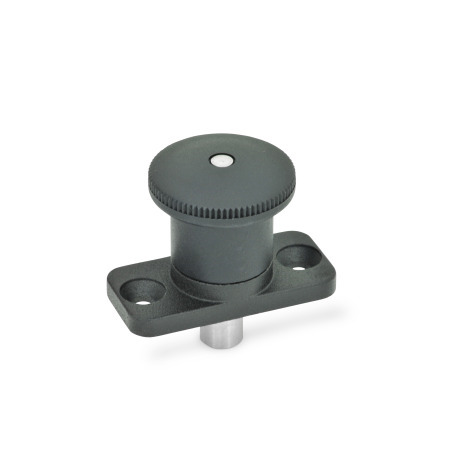

GN 822.8 Miniraster Zink-Druckguss, mit und ohne Rastsperre

Miniraster GN 822.8: Zink-Druckguss, mit und ohne Rastsperre
Form: B - ohne Rastsperre
Angaben zur Belastbarkeit Bauartenübersicht Rastbolzen ISO-Passungen Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Miniraster GN 822.8 zeichnen sich durch kleine Baumaße aus. Die Befestigung erfolgt mit Senkschrauben.

Die Miniraster stellen eine preisgünstige Alternative zu den Rastbolzen GN 608 und GN 608.1 dar.

Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in „eingezogener“ Postition gehalten wird.

Ausführung

Führung

Zink-Druckguss
kunststoffbeschichtet
schwarz, strukturmatt

Raststift
Edelstahl 1.4305

Knopf
Kunststoff, Polyamid (PA)

  • schwarz, matt
  • nicht demontierbar

Druckfeder
Edelstahl 1.4310

RoHS

Zubehör

Positionierbuchsen GN 412.2 (Stahl)
Positionierbuchsen GN 412.3 (mit Anlaufkegel)

Auf Anfrage

  • mit rotem Knopf
GN 822.8 Miniraster Zink-Druckguss, Kunststoff-Knopf Skizze
Technische Zeichnung ausblenden
GN 822.8 Miniraster Zink-Druckguss, Kunststoff-Knopf Skizze

Artikelvarianten / Tabelle

Form

Bohne Rastsperre
Cmit Rastsperre
Spalten ein-/ausblenden
d1
Bolzen h9
Bohrung +0,03/+0,08		l1b1b2d2 -0,15d3d4kl2l3l4l5
Rast-
weg		Federdruck in N ≈
Anfang
Ende
451035158214,32520,5245412
5612401810254,33025,52,546616
6612401810254,33025,52,546616
81020502314335,338352,55101135
101020502314335,338352,55101135

Artikelauswahl und -konfiguration
Bolzendurchmesser d1
Länge l1
Form


Bolzendurchmesser d1
Länge l1
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
4,50 €
zzgl. ges. Mehrwertsteuer 0,86 €
brutto 5,36 €
#artikelLagerbestandAnfrageUsa
inkl. Materialzuschlag: 0,03 €
Der Materialzuschlag ist im angezeigten Preis schon enthalten.
Gewicht: 0,023 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73181900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
