GN 851 Cepos de palanca Acero, accionamiento por tracción

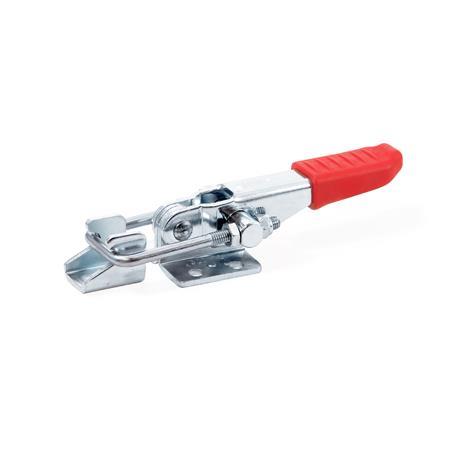

Cepos de palanca GN 851: Acero, accionamiento por tracción
Tipo: T2 - con estribo de tracción, con contrapieza
Información general para cepos de palanca

Descripción del producto

El estribo de tracción de los cepos de palanca GN 851 puede ajustarse en el margen de la carrera.

En la posición de sujeción, el estribo de tracción y el brazo de sujeción quedan paralelos al plano de fijación del cepo de palanca.

Además de las longitudes estándar del estribo de tracción que se indican, se pueden obtener más longitudes con los estribos de tracción de la serie GN 951.1.

Especificación

Mecanismo de tensado
Acero

  • Piezas de chapa
    Acero cementado C10
    zincado, pasivado azul
  • Estribo de tracción
    Acero St 37
    zincado, pasivado azul
    *Piezas móviles lubricadas con grasa especial

Empuñadura
Plástico
rojo, resistente a aceites

RoHS

Accesorio

Estribos de tracción GN 951.1

GN 851 Cepos de palanca, acero, accionamiento por tracción Esquema
Ocultar dibujo técnico
GN 851 Cepos de palanca, acero, accionamiento por tracción Esquema

Opciones del artículo / Tabla

Tipo

T2con estribo de tracción, con contrapieza
Tsin estribo de tracción, con contrapieza
Mostrar / ocultar columnas
TamañoFH
Fuerza de
retención
en N 		ab1b2b3b4b5d1d2h1 ≈h2
1601600122628212014M 44,32618
3203200164044322822M 66,53025
7007500246054383826M 88,54236
Mostrar / ocultar columnas
Tamañol1 ≈l2
mín.		m1m2m3m4m5r ≈
en w2 = 0		sw1
Carrera		w2 ≈
Rango
de ajuste
1609811195165103522511
320152193210,519714,35434813
70022021389,541,59,519703,55826

Estructura y precio
Tamaño
Tipo


Especificaciones

Tamaño
Tipo


Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
17,04 €
más IVA 3,24 €
bruto 20,28 €
En stock
Peso: 0,084 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
82057000
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
