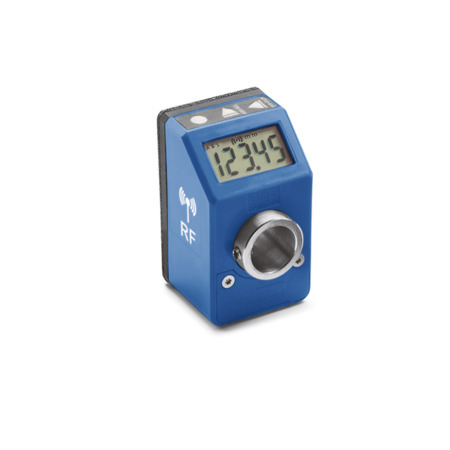

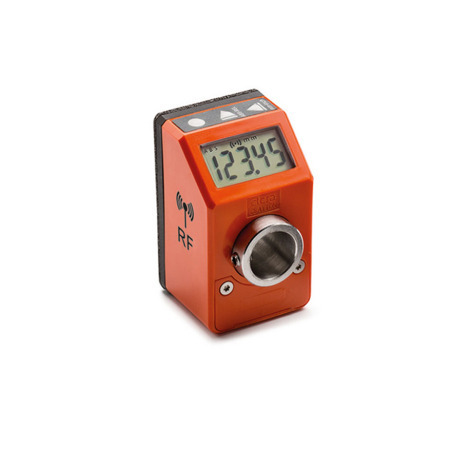

GN 9154 Indicadores de posición Plástico, 5 dígitos, electrónicos, pantalla LCD, con transmisión de datos por radiofrecuencia

La ventaja particular del indicador de posición electrónico con transmisión de datos inalámbrica está en sus capacidades de programación y de transmisión de datos de forma inalámbrica y bidireccional entre el indicador de posición y el control de la máquina.

Se pueden configurar los siguientes parámetros utilizando los 3 botones de función:

• Selección del modo de medición incremental o absoluto
• Cambio de unidad de medida (mm, pulgadas o grados)
• Restablecimiento del contador o establecimiento de un valor de compensación
• Cambio del valor mostrado tras un giro
• Cambio de resolución, es decir, la cantidad de decimales mostrados
• Cambio del sentido de giro o de conteo
• Cambio de orientación de la pantalla (a partir de la orientación de instalación)
• Ajuste de la velocidad máxima de rotación

La batería de litio está incluida en el volumen de suministro y tiene una vida útil de hasta 1,5 años. El periodo para reemplazar la batería está indicado mediante un símbolo en la pantalla. El reemplazo de la batería es fácil, simplemente retire la cubierta frontal.
Los indicadores de posición están disponibles con clase de protección IP 65 o IP 67 y son adecuados para las condiciones ambientales correspondientes.

En cuanto a las opciones de montaje y la arquitectura externa, los indicadores de posición electrónicos GN 9154 con transmisión de datos mediante radiofrecuencia son muy similares a los indicadores de posición mecánicos GN 954 / GN 954.2 y normalmente se pueden sustituir por estos últimos.Vea también "Explicaciones sobre los indicadores de posición".

Al montar el indicador de posición se requiere un agujero de montaje situado adecuadamente para soportar el par.

Si el indicador de posición se utiliza con diámetros de eje menores, el diámetro del eje hueco Ø 14 H7 se puede reducir con casquillos adaptadores GN 952.1.

Las placas de fijación GN 9054.6 pueden utilizarse para fijar ejes tras el ajuste y así asegurarlos contra el giro incontrolado o accidental.

Si se desea una reducción además de la instalación de un pomo de regulación, se dispone de los pomos de regulación GN 957, que combinan ambas funciones en un único elemento.

Los indicadores de posición y la unidad de control se comunican usando un protocolo ELESA propietario. La unidad de control solo puede procesar los valores de posición objetivo y real de los indicadores de posición y enviarlos al control de máquina. Por lo tanto, no es posible acceder al control de máquina directamente mediante la red inalámbrica de la unidad de control. Así, la comunicación por radio está protegida contra alteraciones del sistema o el acceso por parte de terceros.
Las perturbaciones o interferencias de otras redes inalámbricas típicas, como WiFi, Bluetooth, etc., no afectan al funcionamiento del sistema, pero pueden alargar el tiempo de respuesta de los indicadores de posición a la unidad de control.
Evite colocar la unidad de control justo al lado de componentes de alta potencia, como motores, convertidores, etc. Si esto no es posible, deberá garantizarse una distancia segura de al menos 200 mm.

Durante la instalación, el funcionamiento inicial y el uso debe observarse la información contenida en las instrucciones de uso. Estas se encuentran junto al producto o se proporcionan en formato digital en la página del producto, en ganternorm.com.
